Les connexions blindées et non blindées sont deux des types de connexion les plus courants en matière de distribution d'énergie moyenne tension. Et pour la plupart des ingénieurs et des professionnels de l'électricité, il y a toujours un choix à faire entre ces deux éléments et les options appropriées pour leurs projets.
Mais lequel de ces deux fonctionne le mieux ? Et quand faut-il faire une distinction ? Examinons les deux options dans cet article pour répondre à ces questions brûlantes.
Dans les guides de raccordement électrique, les connecteurs séparables blindés sont des accessoires pour les câbles MT construits avec un écran conducteur externe. Cet écran couvre tout le corps du connecteur, fournissant un potentiel de terre stable pour la surface extérieure et offrant une construction sécurisée au toucher.
Pour la plupart des applications, vous constaterez que l'écran ajouté fournit certaines fonctionnalités de base pour le connecteur blindé. Ceux-ci incluent :
Un fonctionnement sans contact, qui empêche tout contact accidentel avec des composants sous tension en gardant la surface externe au potentiel de la terre
Égaliser tout potentiel électrique autour du connecteur, afin de réduire le risque de décharge partielle
Vous permettant de monter plusieurs connecteurs blindés étroitement ensemble

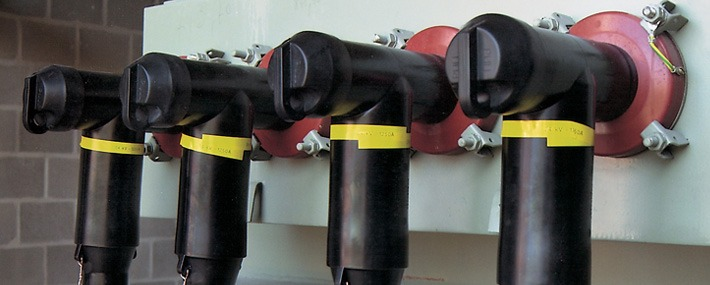

Les connecteurs blindés peuvent être disponibles en deux modèles principaux, à savoir les connecteurs coudés (type A/B) et les connecteurs en T. Les connecteurs coudés sont particulièrement importants pour les terminaisons d'appareillages de commutation compacts et les applications de coupure de charge, tandis que vous pouvez trouver les connecteurs en T dans les applications de sectionnement où vous devez boucler ou ramifier plusieurs circuits de câbles.
De l’autre côté du débat entre les connecteurs séparables blindés et non blindés, nous avons les connecteurs non blindés. Également utilisés pour les câbles MT, ces connecteurs n'ont pas cet écran extérieur conducteur dans leur conception. Cela signifie que leurs surfaces peuvent exposer des composants sous tension, ce qui nécessite une attention particulière lors de la manipulation et de l'installation.
Les connecteurs séparables non blindés se trouvent généralement dans les anciens systèmes MT et sont principalement utilisés dans les outils pour lesquels vous avez besoin d'un accès contrôlé à leurs environnements d'installation.
Voici quelques caractéristiques clés de ces connecteurs :
La nécessité de respecter des distances d'isolation et un dégagement dans l'air, les obturateurs devant être installés à l'écart des autres composants sous tension et des surfaces mises à la terre.
Principalement utilisé dans les zones intérieures et à accès restreint où des mesures de sécurité sont mises en œuvre
La présence de potentiel dans la surface extérieure, rendant le contact direct potentiellement dangereux

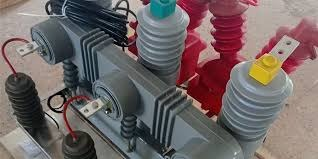

Passons maintenant au guide des connecteurs blindés et non blindés. Les deux options sont incroyablement similaires, mais les différences dans leur composition peuvent entraîner quelques distinctions. Voyons comment ils se comparent.
Lorsqu’il s’agit de connexions électriques, l’un des facteurs les plus importants est la sécurité. Et sur ce front, les connecteurs blindés prennent l’avantage.
La construction de connecteurs blindés est livrée avec un écran extérieur conducteur qui maintient la surface au potentiel de la terre. Cela signifie que vous pouvez toucher les surfaces et que le risque de contact accidentel est également considérablement réduit.
Comparez cela aux connecteurs non blindés, qui peuvent exposer certaines pièces sous tension. Travailler avec eux demande beaucoup de soin, ainsi que de la distance pour assurer une bonne sécurité.
Vous trouverez principalement des connecteurs blindés dans des installations intérieures compactes. Pensez aux transformateurs, aux RMU, aux sous-stations, etc. Dans des environnements comme celui-ci, vous pouvez monter plusieurs connecteurs ensemble sans craindre aucun danger.
Pour les connecteurs sans écran , nous vous recommandons de les placer dans des environnements extérieurs où vous pouvez disposer de suffisamment d'espace et de séparation pour réduire tout risque et optimiser leur durée de vie.
Les connecteurs blindés sont dotés d'une construction plus compacte qui peut facilement être installée dans des configurations denses sans affecter leur profil de sécurité. En revanche, vous aurez besoin d'un dégagement d'air supplémentaire et d'une distance d'isolation considérable pour les connecteurs non blindés.
Ainsi, si vous travaillez dans un espace confiné, vous souhaiterez peut-être plutôt choisir des connecteurs blindés.
La conception des connecteurs blindés les rend plus sûrs et plus faciles à tester. Ils ont des surfaces extérieures qui peuvent être touchées et cette conception réduit également le risque de décharge partielle.
Bien sûr, cela ne veut pas dire que vous ne pouvez pas également tester des connecteurs non blindés : vous devez simplement vous assurer de mettre en œuvre les mesures de sécurité appropriées et d'éviter tout contact avec des pièces sous tension.
Si, comme la plupart des professionnels, vous êtes préoccupé par le coût, vous souhaiterez peut-être opter pour des connecteurs non blindés. Les variantes blindées sont généralement plus chères, principalement grâce à l'écran conducteur ajouté et à quelques autres options matérielles.
Cela dit, nous ne vous recommanderons pas de faire votre choix en fonction uniquement du coût. Comme nous l'avons déjà mentionné, les connecteurs non blindés présentent généralement un risque de sécurité plus élevé et sont principalement conçus pour des systèmes plus anciens. Il y a donc aussi des inconvénients à cela.
Les connecteurs blindés sont couramment utilisés dans les installations modernes telles que les RMU intérieures, les transformateurs montés sur socle et les sous-stations compactes, en particulier dans les zones d'activité humaine. Les connecteurs non blindés sont plus courants dans les installations plus anciennes, les sous-stations extérieures ou les types d'équipements spécifiques où un accès contrôlé est assuré.
Les connecteurs blindés et non blindés sont généralement conçus pour les systèmes compris entre 6 kV et 36 kV. Vous pouvez trouver des connecteurs blindés sous forme de connecteurs coudés et en T, qui sont idéaux pour les configurations compactes. D’un autre côté, la conception des connecteurs non blindés est généralement plus simple puisqu’ils sont principalement fournis avec des systèmes plus anciens.
Comme nous l'avons mentionné, les connecteurs blindés sont principalement utilisés pour leur sécurité et leur fiabilité. Les professionnels apprécient également leur installation compacte, ce qui les rend parfaits pour des applications spécifiques telles que :
Travaillez dans des RMU et des sous-stations compactes, où vous devez rassembler plusieurs connexions
Appareillages extérieurs, où vous avez besoin d'applications sécurisées au toucher
Installations industrielles qui nécessitent une fiabilité optimale et un accès aux composants sous tension
Transformateurs montés sur socle et autres types d'appareillage fermé
Interconnexions pour les parcs solaires et éoliens, où vous avez besoin de fiabilité et d'exposition environnementale
Réseaux de câbles souterrains, ainsi que centres de distribution urbains denses
Quant aux connecteurs non blindés , vous les utilisez principalement dans des installations où vous pouvez gérer la sécurité en maintenant vos distances et vos accès. Quelques-unes de ces applications incluent :
Sous-stations plus anciennes construites avant l’avènement de la technologie blindée
Installations avec suffisamment de distance entre les pièces sous tension
Environnements intérieurs à faible contamination où vous n'avez pas à vous soucier autant de la sécurité tactile
Équipement conçu pour les traversées d'interface non blindées, car celles-ci sont plus compatibles avec les connecteurs
Alors, maintenant que vous comprenez comment les deux connecteurs se comparent, examinons quelques éléments que vous pouvez prendre en compte lors du choix global entre eux :
Tout d’abord, vous souhaitez déterminer où vous installez les connecteurs ainsi que le niveau de contrôle d’accès. Les connecteurs blindés fonctionnent bien pour les environnements intérieurs, mais nous ne recommandons pas d'utiliser des connecteurs non blindés n'importe où à l'intérieur.
Si la zone d'installation est sensible et accessible, les connecteurs blindés sont le choix idéal. La dernière chose que vous souhaitez est un accès accidentel, alors gardez toujours la sécurité avant toute autre chose.
Les connecteurs blindés fonctionnent mieux pour les installations compactes où vous ne disposez pas de beaucoup d'espace. D'un autre côté, nous vous recommandons de travailler avec des connecteurs non blindés uniquement si vous les installez dans une zone disposant de suffisamment d'espace disponible.
Vérifiez la compatibilité des connecteurs. Par exemple, les connecteurs blindés utilisent généralement des interfaces de type A/B/C, tandis que les connecteurs non blindés fonctionnent mieux avec les anciennes normes.
Les connecteurs blindés et non blindés sont similaires à bien des égards. Cependant, la différence dans leur construction peut facilement faire toute la différence si l’on les considère également.
Pour faire le bon choix, n’oubliez pas de suivre nos directives et de privilégier avant tout la sécurité et l’efficacité. Si vous souhaitez plus d'aide, n'hésitez pas à nous contacter à Haivol Electrical..
