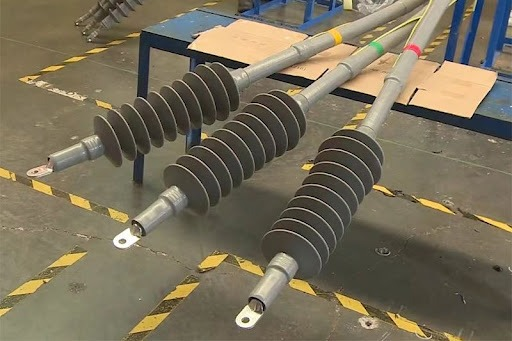

Lorsqu'il s'agit de garantir des connexions électriques fiables, les terminaisons de câbles MT sont incroyablement compatibles avec les technologies de rétraction à froid, principalement en raison de leur conception, qui leur permet de s'adapter à différentes tailles de câbles.
Cependant, lors de l'installation d'un kit de terminaison de câble MT avec des composants rétractables à froid, il est important d'être particulièrement prudent afin d'éviter des problèmes de circuit. Dans ce guide, nous examinerons le bon processus d'installation à l'aide de ces outils rétractables.
Les kits de terminaison thermorétractables sont des composants électriques utilisés pour isoler et finir les extrémités des câbles MT. Ils fonctionnent principalement avec des câbles évalués entre 6kV et 36 kV, et sont livrés avec des composants tels que :
Un tube anti-stress
Tube traqueur de fourmis
Tube isolant
Rubans d'étanchéité ou de mastic
Un tube rétractable à froid
En termes de fonctionnement, la technologie de rétraction à froid fournit des tubes avec une âme amovible et pré-expansée. Dès que vous retirez le noyau, son matériau se rétrécit pour former un joint solide et cohérent autour du câble.
Ces composants sont préférés aux kits thermorétractables car vous n'avez pas besoin de chalumeaux à gaz pour travailler avec eux. Cela signifie que vous ne courez aucun risque de surchauffe ou d'incendie. Dans le même temps, les kits de rétraction à froid offrent un rétrécissement plus constant, un risque moindre de dommages dus à des températures extrêmes et un processus d'installation relativement plus facile dans des espaces clos.
Maintenant que nous comprenons le lien entre les kits de terminaison de câbles MT et les accessoires rétractables à froid, examinons les matériaux dont vous aurez besoin pour que ce processus d'installation se déroule sans accroc.
EPI : Vous ne pouvez pas avoir de processus d'installation sans équipement de protection. Alors, procurez-vous des gants isolants et des vêtements ignifuges pour assurer votre sécurité.
Outils standards : pour les outils d'installation standard, procurez-vous un dispositif de sertissage, un outil pour retirer les noyaux, une brosse métallique, un dénudeur de câble et des lingettes nettoyantes pour préparer et assembler la terminaison.
Accessoires du kit : vous avez besoin de mastics d'étanchéité, de matériaux de contrôle des contraintes, de gaines rétractables à froid et de cosses de câble fournies avec le kit de terminaison lui-même.
Outils facultatifs mais utiles : bien qu'ils ne soient pas vraiment nécessaires, vous aurez besoin d'une clé dynamométrique pour serrer correctement les cosses, ainsi que d'un testeur d'isolation pour effectuer des contrôles une fois le processus terminé.
Le décor est donc planté. Nous avons tout le nécessaire pour installer les kits de terminaison de câble MT, alors commençons par le processus
Avant d'installer réellement le kit de terminaison de câble MT, vous devrez effectuer quelques vérifications critiques. Voici quelques conseils à considérer :
Tout d’abord, vérifiez si le câble est un câble à un ou trois conducteurs. Vous souhaitez également vérifier le matériau isolant, car les kits de rétrécissement à froid sont généralement conçus pour s'adapter à des constructions spécifiques. La dernière chose que vous souhaitez est d’utiliser le mauvais matériau d’isolation, car cela pourrait entraîner des problèmes de contrôle des contraintes.
Vous devez vous assurer que le kit correspond à la tension nominale et à la taille physique du câble. Heureusement, le fabricant devrait fournir un tableau pour vous aider, afin que vous puissiez le vérifier.
Faites attention aux signes de saleté, d’entrée d’humidité, de dommages mécaniques ou même de gonflement à l’extrémité du câble. Si vous constatez un défaut, cela pourrait gravement compromettre la résiliation et entraîner une défaillance ou une décharge partielle.
L'ensemble du processus d'installation doit être effectué dans un environnement propre et sec, exempt de toute poussière.
Reportez-vous à la fiche technique du fabricant pour connaître la longueur exacte de coupe pour l'écran, la gaine extérieure et autres. Cette précision est importante pour garantir un bon ajustement.
Coupez soigneusement la gaine extérieure sans endommager l'écran métallique. Cette action contrôlée maintient l'intégrité électrique et mécanique du câble.
Procurez-vous une lingette solvantée appropriée pour éliminer la poussière et la graisse de l’isolant exposé. Cela laisse une surface propre qui assure une bonne adhérence.
Coupez l'isolant du câble à la longueur appropriée pour l'exposition du conducteur. N'oubliez pas d'être aussi précis que possible ici.
Encore une fois, nettoyez les brins conducteurs avec une brosse métallique pour éliminer toute oxydation résiduelle.
Le type et la taille du conducteur doivent correspondre à la taille des cosses. Un décalage entraînera une compression terrible et peut même provoquer une surchauffe.
Avec le bon outil de sertissage et la bonne matrice, vous serez en mesure de créer une connexion fiable et à faible résistance.
Une fois le sertissage terminé, vérifiez-le pour vous assurer que toutes les marques sont présentes et qu'il n'y a pas de fissures.
Voici le problème avec les niveaux MT : le point où l'isolation se termine subira beaucoup de contraintes. Les mastics ou tubes de contrôle des contraintes répartiront cette contrainte de manière homogène, vous permettant ainsi d'éviter toute panne.
Tout ce que vous avez à faire est de faire glisser le tube de contrôle de contrainte pour former ultérieurement un mastic précis. Assurez également une couverture uniforme, avec un chevauchement approprié de l’isolation et de la découpe de l’écran. Vérifiez également que le tube est centré avant de continuer.
Placez le tube pré-expansé sur la zone de terminaison et assurez-vous que les marques d'alignement correspondent aux positions recommandées.
Tirez sur le noyau interne et regardez le tube rétrécir uniformément au fur et à mesure qu'il se déroule. Cela formera une barrière isolante, mais n'oubliez pas non plus de vous assurer que le tube reste centré et ne se déplace pas le long du câble pendant le retrait.
Les terminaisons extérieures nécessitent une résistance supplémentaire à l’humidité, aux rayons UV et à d’autres polluants. Pour garantir cela, vous avez besoin de tubes anti-traçage.
Tout ce que vous avez à faire est de glisser le tube dans la bonne position et de retirer le noyau pour obtenir une fermeture hermétique. Vous pouvez également vous référer aux instructions du fabricant pour obtenir une couverture adéquate.
Si vous avez besoin d'une étanchéité supplémentaire, vous pouvez ajouter du ruban d'étanchéité à la base, en particulier pour les installations réalisées dans des environnements difficiles.
Une fois l'installation terminée, nous vous recommandons d'effectuer quelques étapes de contrôle qualité pour plus de sécurité :
Assurez-vous que tous vos composants sont correctement rétrécis, alignés et exempts de toute exposition.
Vous voulez également vous assurer que la cosse est correctement sertie et fixée au terminal de l'équipement.
Avec un testeur d'isolement, confirmez la résistance d'isolement idéale. Assurez-vous que les vannes se situent dans la plage acceptable pour le type de câble ainsi que pour la classe de tension.
Conservez des enregistrements précis de éléments tels que le type de terminaison, la taille du câble et les résultats de tous les tests. Pour le dépannage et la maintenance, ces documents seront nécessaires.
Même dans les environnements les plus professionnels, il est important d'éviter certaines erreurs qui peuvent compromettre la fiabilité de votre résiliation. En voici quelques-uns à surveiller :
Si l'écran, l'isolation ou la gaine n'ont pas la bonne longueur, vous ne pourrez pas obtenir un bon ajustement pour les composants de terminaison.
Assurez-vous de ne pas couper, entailler ou rayer accidentellement l'isolant lors du retrait de la gaine. Cela pourrait créer des points faibles et même une décharge partielle à terme.
Des problèmes tels qu’un lien de sertissage inefficace et une mauvaise compression peuvent créer des joints à haute résistance qui surchaufferont pendant leur fonctionnement.
Principalement, les kits de terminaison de câble MT sont conçus pour ne pas nécessiter autant d'entretien. Cependant, il reste important d'assurer des inspections périodiques afin d'identifier et de traiter tout signe de détérioration.
Vérifiez toujours la contamination ou les changements de surface à l'intérieur de la terminaison.
Vos terminaisons extérieures doivent également être vérifiées pour détecter la pollution, l'accumulation de poussière et d'autres éléments externes.
Tous les composants doivent rester fermement en place sans aucune contrainte mécanique
Si une terminaison présente des traces ou un accès d'humidité, nous vous recommandons de la remplacer entièrement au lieu de la réparer.
Vous devrez peut-être assurer une inspection plus large une fois que vous remarquerez différentes terminaisons sur le même circuit montrant des signes similaires de détérioration.
N'oubliez pas de remplacer uniquement les composants en fonction des spécifications du fabricant.
Bien que cela puisse paraître simple, le processus d'installation des kits de terminaison de câble MT est complexe et nécessite beaucoup de soin. Cependant, avec les bons outils et en suivant les étapes que nous avons décrites, vous devriez pouvoir profiter d'un processus fluide.
Pour en savoir plus sur les kits de terminaison de câbles MT, n'hésitez pas à nous contacter chez Haivol Electrical.
