EN 50181 Traversées de type enfichable au-dessus de 1 kV jusqu'à 52 kV et de 250 A à 2,5 kA pour les équipements autres que les transformateurs remplis de liquide
EN 50180 Traversées supérieures à 1 kV jusqu'à 36 kV et de 250 A à 3,15 kA pour les transformateurs remplis de liquide
HD629.1 Exigences d'essai sur les accessoires utilisés sur les câbles d'alimentation de tension nominale de 3,6/6(7,2)kV à 20,8/36(42)kV-Partie 1 : câbles avec isolation extrudée
CEI 60502.4 Câble d'alimentation avec isolation extrudée et leurs accessoires pour des tensions nominales de 1 kV (U = 1,2 kV) à 30 kV (U = 36 kV) - partie 4 : exigences d'essai sur les accessoires pour les câbles avec des tensions nominales de 6 kV à 30 kV (U = 36kV）
lEc60099 Parafoudres à oxyde métallique sans interstices pour acsystems
JB / T 8952 Parafoudres à oxyde métallique à enveloppe polymère sans espaces pour acsystems
IEEE 386 Système de connecteurs isolés séparables pour système de distribution d'énergie au-dessus de 600 V
GB11032 Parafoudres à oxyde métallique sans espaces pour acsystem
JB / T 8952 Parafoudres à oxyde métallique à enveloppe polymère sans espaces pour acsystems
Le connecteur arrière de type IEC 630A se connecte avec un connecteur en T de type IEC ou un autre modèle Connecteur arrière, circuit de connexion de câble étendu (branche), il ne peut pas être directement connecté à la prise de manchon, à la traversée murale, etc.La queue peut être branchée directement avec une prise isolante, mais peut également être étendue pour se connecter au connecteur arrière d'une autre ligne ou au connecteur arrière avec parafoudre.

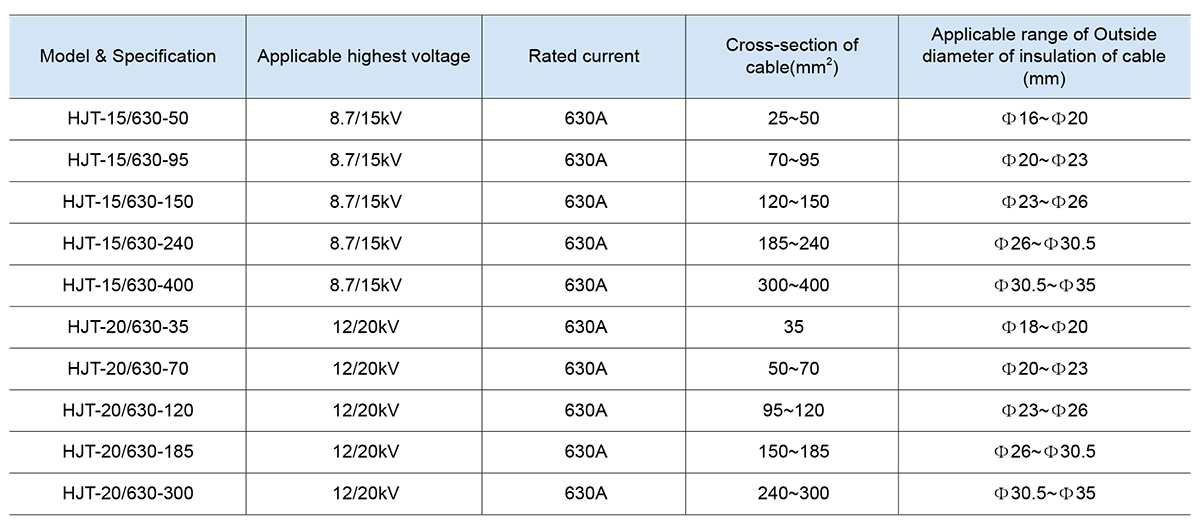

Il convient aux câbles XLPE avec une section de câble de 25 mm² à 400 mm².
Corps du connecteur arrière Graisse de silicone 、 serviettes
Cône de contrainte Manuel d'instructions
Chaîne de positionnement, ruban de phase Tige conductrice
gaze Bouchon anti-poussière
Terminaux Règles pour l'installation
Goujon de boulon Certificat de conformité
3 pièces/carton GW：5.4kg Taille du carton：26cm×23.5cm×20cm

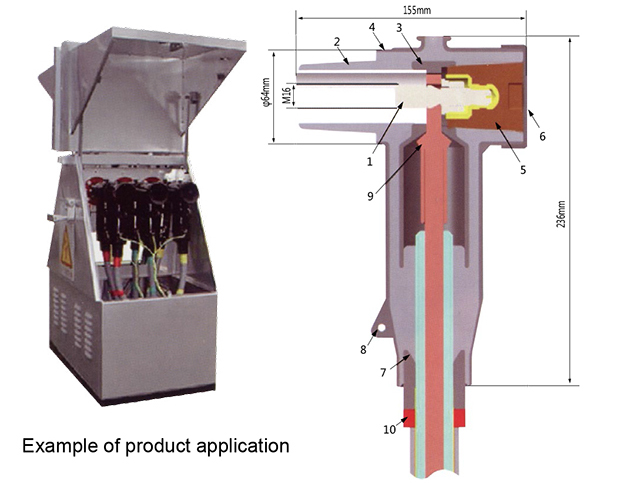

1, goujon de boulon : adoptez des boulons en acier inoxydable pour assurer un ajustement serré du conducteur et du manchon.
2, couche isolante : formule spéciale et technologie de mélange pour garantir une haute qualité de caoutchouc de silicone préfabriqué.
3, couche semi-conductrice interne : couche semi-conductrice interne préfabriquée pour contrôler efficacement la contrainte du champ électrique.
4, couche semi-conductrice externe : la couche semi-conductrice externe préfabriquée adhère étroitement à la couche isolante et garantit que la couche semi-conductrice externe est mise à la terre.
5、Bouchon isolant：Bouchon isolant en résine époxy avec pièces métalliques filetées pour assurer une coopération étroite avec le goujon.
6. Capuchon d'extrémité semi-conducteur : scellez l'extrémité du connecteur de câble, de sorte que l'appareil dispose d'une fonction plein écran et entièrement scellée.
7、Cône de contrainte ： Taille différente du cône de contrainte avec l'utilisation de connecteurs de câble, pour assurer l'étanchéité à l'eau et la libération de la contrainte du câble.
8, trou de mise à la terre : pré-câblé au blindage extérieur pour la connexion du fil de terre.
9、Bornes : Toutes les bornes à sertir en cuivre ou en cuivre et en aluminium pour conducteur en cuivre ou en aluminium.
10、Chaîne de positionnement：Assurez-vous que l'emplacement d'installation est correct.

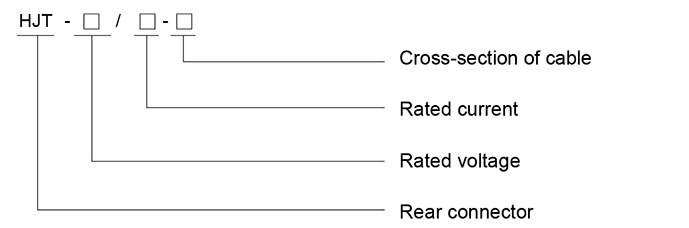

Lors de la commande, veuillez indiquer le modèle du produit, le niveau de tension, le niveau de courant, le matériau du câble, la section du câble, que ce soit avec un dispositif d'affichage en direct. Si les utilisateurs ont des exigences particulières, veuillez l'indiquer dans le contrat.
