15kv 600A/20kv 600A Accessoires de câble de connecteur arrière de type IEEE

Accessoires de type prise, également appelés connecteurs séparables. Il comprend des kits de connecteurs séparables coudés, droits et en T. Nos connecteurs séparables sont largement utilisés dans les appareillages de commutation, les transformateurs, les armoires et autres équipements électriques. Il est fabriqué en EPDM ou en caoutchouc de silicone avec contrôle de champ intégré. Et adopte une technique d'injection avancée à triple couche (une couche intérieure conductrice, une couche isolante et une couche extérieure conductrice) pour garantir la propriété d'interface afin d'éviter les écarts entre les couches et de réduire au maximum les décharges partielles. Nos connecteurs séparables sont principalement de type IEC et type IEEE .

État de disponibilité:



enquête Ajouter au panier

Modèle:
HJT
Marque de produit:
HAIVOL

Description du produit

Connecteurs et kits séparables de type IEEE

Norme exécutive

EN 50181 Traversées de type enfichable au-dessus de 1 kV jusqu'à 52 kV et de 250 A à 2,5 kA pour les équipements autres que les transformateurs remplis de liquide
EN 50180 Traversées supérieures à 1 kV jusqu'à 36 kV et de 250 A à 3,15 kA pour les transformateurs remplis de liquide
HD629.1 Exigences d'essai sur les accessoires utilisés sur les câbles d'alimentation de tension nominale de 3,6/6(7,2)kV à 20,8/36(42)kV-Partie 1 : câbles avec isolation extrudée
CEI 60502.4 Câble d'alimentation avec isolation extrudée et leurs accessoires pour des tensions nominales de 1 kV (U = 1,2 kV) à 30 kV (U = 36 kV) - partie 4 : exigences d'essai sur les accessoires pour les câbles avec des tensions nominales de 6 kV à 30 kV (U = 36kV）
lEc60099 Parafoudres à oxyde métallique sans interstices pour acsystems
JB / T 8952 Parafoudres à oxyde métallique à enveloppe polymère sans espaces pour acsystems
IEEE 386 Système de connecteurs isolés séparables pour système de distribution d'énergie au-dessus de 600 V
GB11032 Parafoudres à oxyde métallique sans espaces pour acsystem
JB / T 8952 Parafoudres à oxyde métallique à enveloppe polymère sans espaces pour acsystems

Caractéristiques de tension

95m4_14

Actuel caractéristiques

95m4_16

Solution d'application de connecteurs séparables de type IEEE

95m4_18

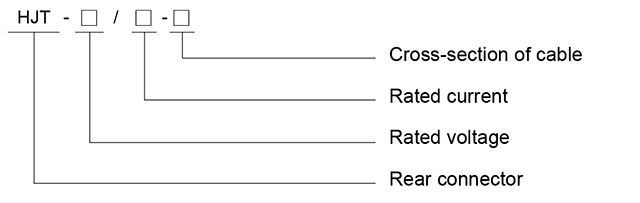

15kV 600A /20kV 600A Type IEEE Connecteur arrière

Résumé

Le connecteur arrière de type IEEE 630A se connecte au connecteur en T de type IEEE ou à un autre modèle de connecteur arrière, circuit de connexion de câble étendu (branche), il ne peut pas être directement connecté à la prise de manchon, à la traversée murale, etc.La queue peut être branchée directement avec une prise isolante, mais peut également être étendue pour se connecter au connecteur arrière d'une autre ligne ou au connecteur arrière avec parafoudre.

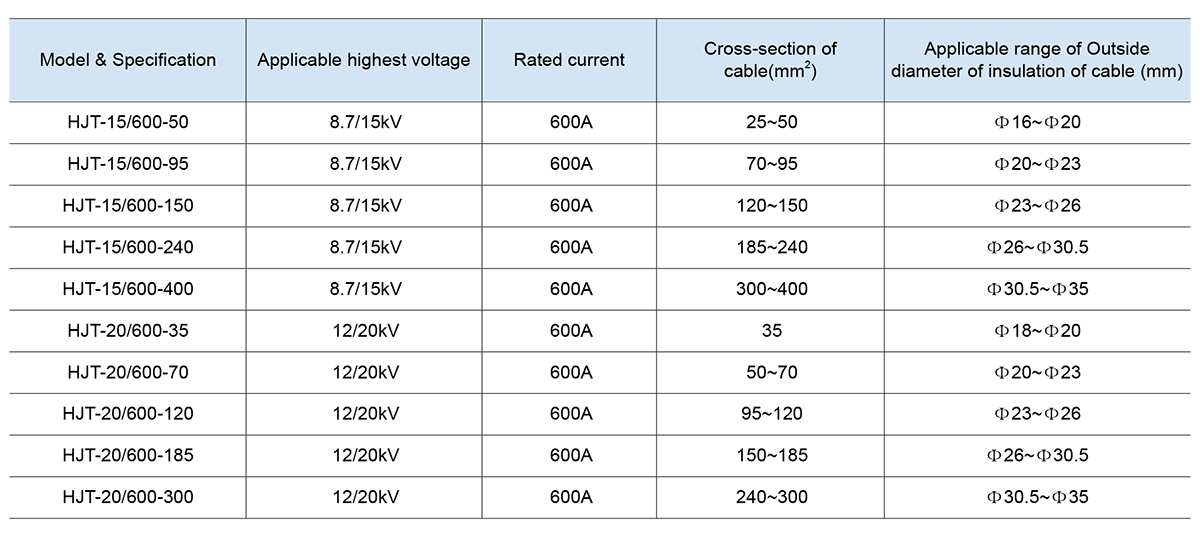

Il convient aux câbles XLPE avec une section de câble de 25 mm² à 400 mm².
