EN 50181 Traversées de type enfichable au-dessus de 1 kV jusqu'à 52 kV et de 250 A à 2,5 kA pour les équipements autres que les transformateurs remplis de liquide
EN 50180 Traversées supérieures à 1 kV jusqu'à 36 kV et de 250 A à 3,15 kA pour les transformateurs remplis de liquide
HD629.1 Exigences d'essai sur les accessoires utilisés sur les câbles d'alimentation de tension nominale de 3,6/6(7,2)kV à 20,8/36(42)kV-Partie 1 : câbles avec isolation extrudée
CEI 60502.4 Câble d'alimentation avec isolation extrudée et leurs accessoires pour des tensions nominales de 1 kV (U = 1,2 kV) à 30 kV (U = 36 kV) - partie 4 : exigences d'essai sur les accessoires pour les câbles avec des tensions nominales de 6 kV à 30 kV (U = 36kV）
lEc60099 Parafoudres à oxyde métallique sans interstice pour acsystems
JB / T 8952 Parafoudres à oxyde métallique à enveloppe polymère sans espaces pour acsystems
IEEE 386 Système de connecteurs isolés séparables pour système de distribution d'énergie au-dessus de 600 V
GB11032 Parafoudres à oxyde métallique sans espaces pour acsystem
JB / T 8952 Parafoudres à oxyde métallique à enveloppe polymère sans espaces pour acsystems
Le connecteur séparable est un connecteur entièrement isolé et entièrement scellé, est largement utilisé dans les transformateurs de distribution d'énergie extérieurs, les transformateurs de type armoire américaine, les unités principales en anneau et boîte de dérivation de câble, transformateurs enterrés et autres équipements électriques. Il peut être installé sur une ligne sortante de connecteur de type T 200A, de barre omnibus 200A, de bague d'appareil à passage unique (type Double) et de connecteur de conversion de charge de transformateur de type armoire américaine.
Des points de test peuvent être installés en live monitor, afin de vérifier l'état de charge de l'équipement, mais aussi pour répondre aux exigences de la phase nucléaire.
Matériau d'extinction d'arc de connecteur de tige conductrice, il peut être chargé dans l'état de fonctionnement, mais ne peut pas couper le courant de court-circuit ;peut être utilisé comme interrupteur de charge pour ouvrir le courant 200A.
Applicable pour la section de câble XLPE 25 mm² ~ 400 mm².
Pôle de prise
Graisse de silicone
Manuel d'instructions
Clé
Les serviettes
Corps du connecteur, capuchon du point de test,
Fil de terre
Bornes à sertir
Certificat de conformité
15 KV : 3 pièces/carton GW : 3 kg Taille du carton : 24,5 cm × 21 cm × 21 cm
25 KV : 3 pièces/carton GW : 9 kg Taille du carton : 34 cm × 27 cm × 21 cm
35 KV : 1 pièces/carton GW : 5 kg Taille du carton : 28 cm × 28 cm × 10 cm

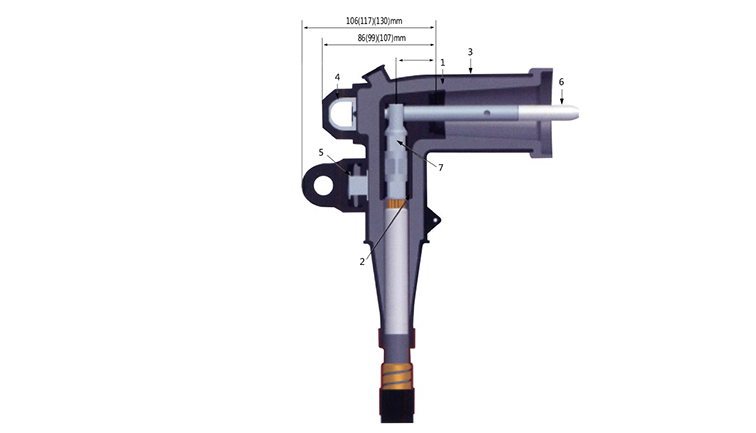

La structure du produit
1, anneau de fonctionnement : anneau de fonctionnement en acier inoxydable moulé monobloc avec point de fixation à ressort.
2、Couche isolante : formule spéciale et technologie de mélange pour garantir une haute qualité des préfabriqués caoutchouc
3, couche semi-conductrice interne : couche semi-conductrice interne préfabriquée pour contrôler efficacement la contrainte du champ électrique.
4, couche semi-conductrice externe : la couche semi-conductrice externe préfabriquée adhère étroitement à la couche isolante et garantit que la couche semi-conductrice externe est mise à la terre.
5. Tige d'arc : tige en cuivre étamé avec fonction d'extinction d'arc, utilisez une clé pour la visser dans la connexion conductrice de l'appareil.
6 、 Bornes : toutes les bornes à sertir en cuivre ou en cuivre et en aluminium pour conducteur en cuivre ou en aluminium.
7, test de tension : il est utilisé pour tester si la ligne est électrifiée ou non et l'indicateur en direct est utilisé.
Conseils chaleureux :

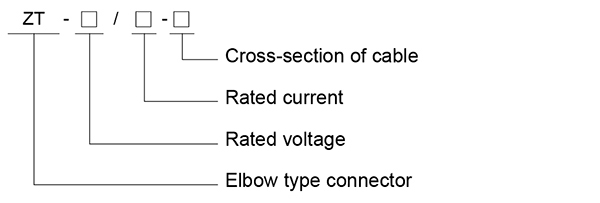

Lors de la commande, veuillez indiquer le modèle du produit, le niveau de tension, le niveau de courant, le matériau du câble, la section du câble, que ce soit avec un dispositif d'affichage en direct.
Si les utilisateurs ont des exigences particulières, veuillez l'indiquer dans le contrat.
