Capuchon isolé en caoutchouc de silicone de haute qualité 15kV 630A

Accessoires de type prise, également appelés connecteurs séparables. Il comprend des kits de connecteurs séparables coudés, droits et en T. Nos connecteurs séparables sont largement utilisés dans les appareillages de commutation, les transformateurs, les armoires et autres équipements électriques. Il est fabriqué en EPDM ou en caoutchouc de silicone avec contrôle de champ intégré. Et adopte une technique d'injection avancée à triple couche (une couche intérieure conductrice, une couche isolante et une couche extérieure conductrice) pour garantir la propriété d'interface afin d'éviter les écarts entre les couches et de réduire au maximum les décharges partielles. Nos connecteurs séparables sont principalement de type IEC et type IEEE .

État de disponibilité:



enquête Ajouter au panier

Description du produit

Connecteurs et kits séparables de type CEI

Norme exécutive

EN 50181 Traversées de type enfichable au-dessus de 1 kV jusqu'à 52 kV et de 250 A à 2,5 kA pour les équipements autres que les transformateurs remplis de liquide
EN 50180 Traversées supérieures à 1 kV jusqu'à 36 kV et de 250 A à 3,15 kA pour les transformateurs remplis de liquide
HD629.1 Exigences d'essai sur les accessoires utilisés sur les câbles d'alimentation de tension nominale de 3,6/6(7,2)kV à 20,8/36(42)kV-Partie 1 : câbles avec isolation extrudée
CEI 60502.4 Câble d'alimentation avec isolation extrudée et leurs accessoires pour des tensions nominales de 1 kV (U = 1,2 kV) à 30 kV (U = 36 kV) - partie 4 : exigences d'essai sur les accessoires pour les câbles avec des tensions nominales de 6 kV à 30 kV (U = 36kV）
lEc60099 Parafoudres à oxyde métallique sans interstices pour acsystems
JB / T 8952 Parafoudres à oxyde métallique à enveloppe polymère sans espaces pour acsystems
IEEE 386 Système de connecteurs isolés séparables pour système de distribution d'énergie au-dessus de 600 V
GB11032 Parafoudres à oxyde métallique sans espaces pour acsystem
JB / T 8952 Parafoudres à oxyde métallique à enveloppe polymère sans espaces pour acsystems

Caractéristiques de tension

95m4_02

Caractéristiques actuelles

95m4_04

Solution d'application de connecteurs séparables de type CEI

95m4_06

Capuchon isolé 15kV 630A / 20kV 630A

Résumé

Le capuchon isolé 630A est un accessoire de la traversée sous tension, qui fournit une protection de couverture isolante pour la traversée sous tension et fournit une protection anti-poussière et anti-humidité pour le connecteur non électrifié.
Le capuchon isolé 630A peut être installé sur la traversée et le jeu de barres 630A ou sur d'autres équipements, lorsque le câblage du câble est réservé aux connecteurs de secours, il doit être scellé avec un capuchon isolé 630A.
Bouchon isolé 630A en caoutchouc de silicone de haute qualité, entièrement isolé, entièrement scellé, sûr et fiable.

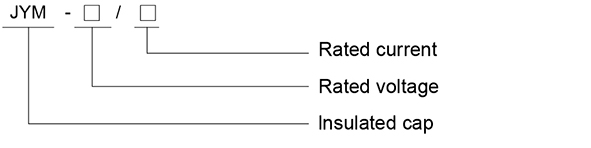

Description du genre

95m4_03

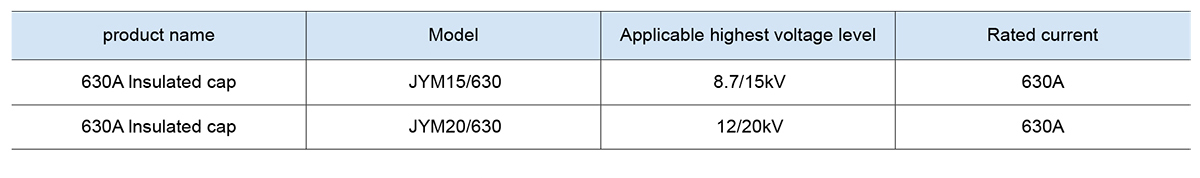

Modèle Spécification

95m4_06_0u91

95m4_07

Emballage standard
Corps de bouchon isolé
Manuel d'instructions
Graisse de silicone
Certificat de conformité
Les serviettes

Liste de colisage
3 pièces/carton GW : 1,8 kg Taille du carton : 25 cm × 21 cm × 11 cm

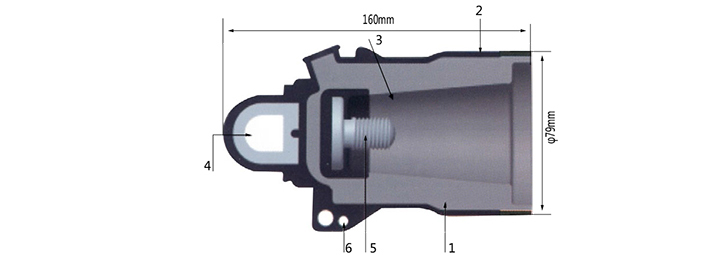

La structure du produit
1, couche isolante : formule spéciale et technologie de mélange pour garantir une haute qualité de caoutchouc de silicone préfabriqué.
2, couche semi-conductrice interne : couche semi-conductrice interne préfabriquée pour contrôler efficacement la contrainte du champ électrique.
3, couche semi-conductrice externe : la couche semi-conductrice externe préfabriquée adhère étroitement à la couche isolante et garantit que la couche semi-conductrice externe est mise à la terre.
4. Anneau de fonctionnement : fabriqué en acier inoxydable et plus facile à installer et à utiliser.
5. Avec le filetage : filetage métrique gros filetage M16.
6, trou de mise à la terre : pré-câblé au blindage extérieur pour la connexion du fil de terre.
