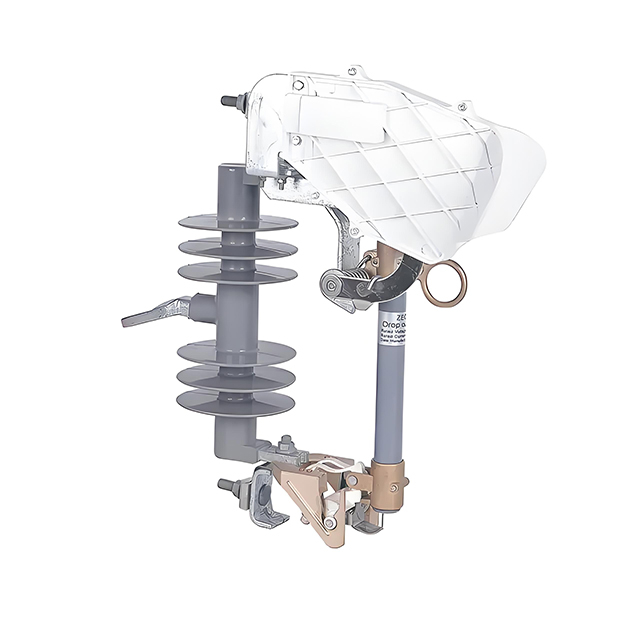

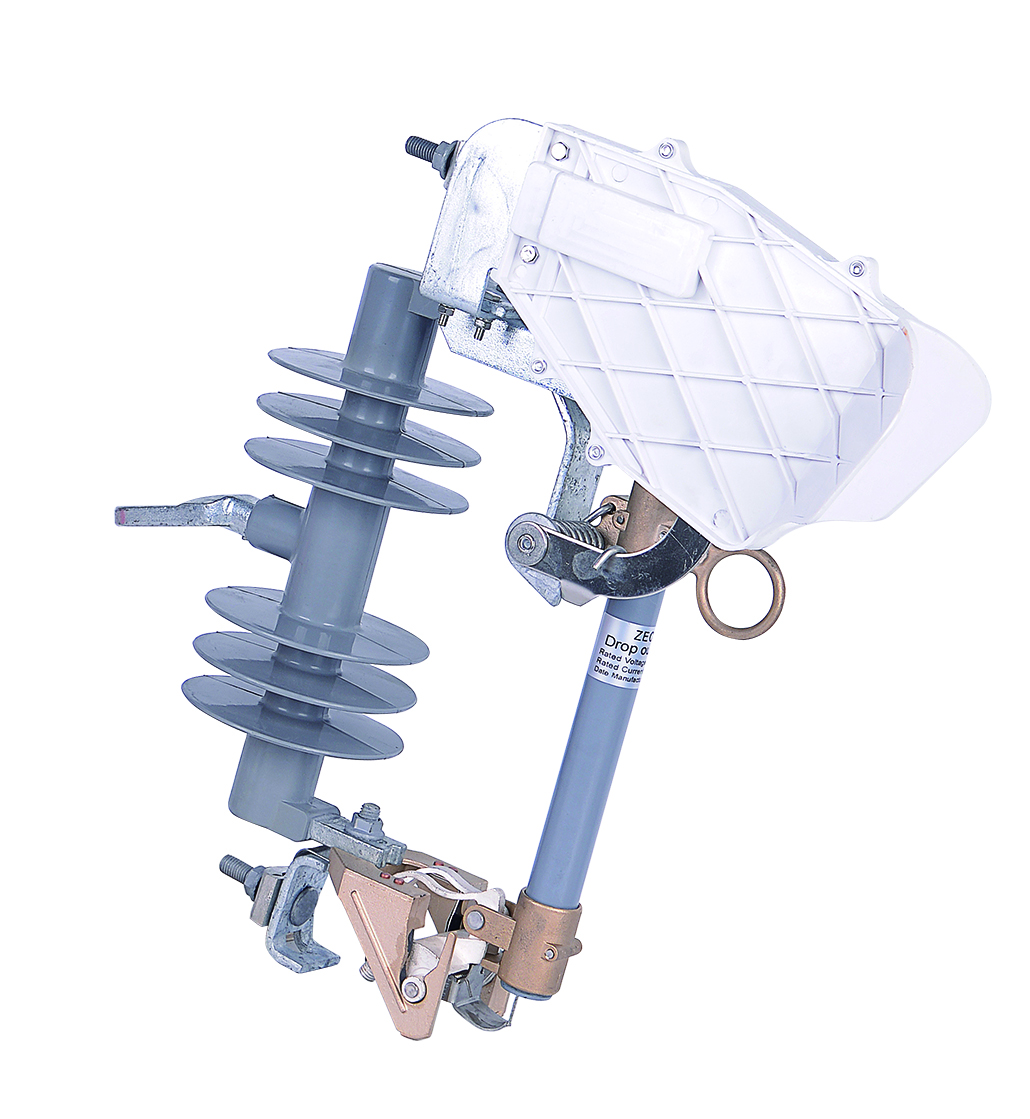

Découpe de chargement
Cette découpe de fusibles de chargement est disponible pour une application sur le système de distribution de 10 kV à 38 kV. L'ajout de la goulotte à arc offre une capacité de chargement pour les découpes de fusibles. Élargit également la flflexibilité des dispositifs de protection. La découpe de fusibles de chargement fournit une protection de court-circuit aux lignes aériennes avec la fonctionnalité ajoutée d'une fonction de chargement. Courant maximal de note 100-200A
Caractéristiques du produit
Haute performance de la résistance au vieillissement météorologique
Pour l'isolateur Porelain, le corps en porcelaine se connecte avec le raccord matériel par déversement de ciment, nous utilisons le ciment d'ancrage (Por-Rok) fabriqué par CGM Inc depuis les États-Unis. Ce type de ciment a une solidification rapide, une résistance mécanique élevée, un coefficient d'extension faible et une résistance aux intempéries supérieure.
Pour l'isolateur en polymère, le matériel ajusté grogné sur la tige en fibre de verre, le matériau du boîtier et les hangars fabriqués de caoutchouc de silicone vulcanisé à haute température, et l'isolateur moulé par un moulage par injection d'une pièce. Il a de bonnes performances d'étanchéité et de bonnes performances du suivi et de la résistance à l'érosion.
Toutes les parties ferreuses traitées par une trempette chaude galvanisée, son revêtement en zinc supérieur à 86u, il a une bonne résistance à la corrosion.
Caractéristique de conception d'un seul évent
Notre découpe de fusibles adopte la caractéristique de conception d'un seul évent, échappent vers le bas et vers l'extérieur lors de l'interracte de découpe de fusibles. Empêcher l'intrusion de l'eau de pluie, éviter les endommager la ligne supérieure par le gaz libre, et cette conception peut améliorer la capacité d'intercription.
Excellente conductivité

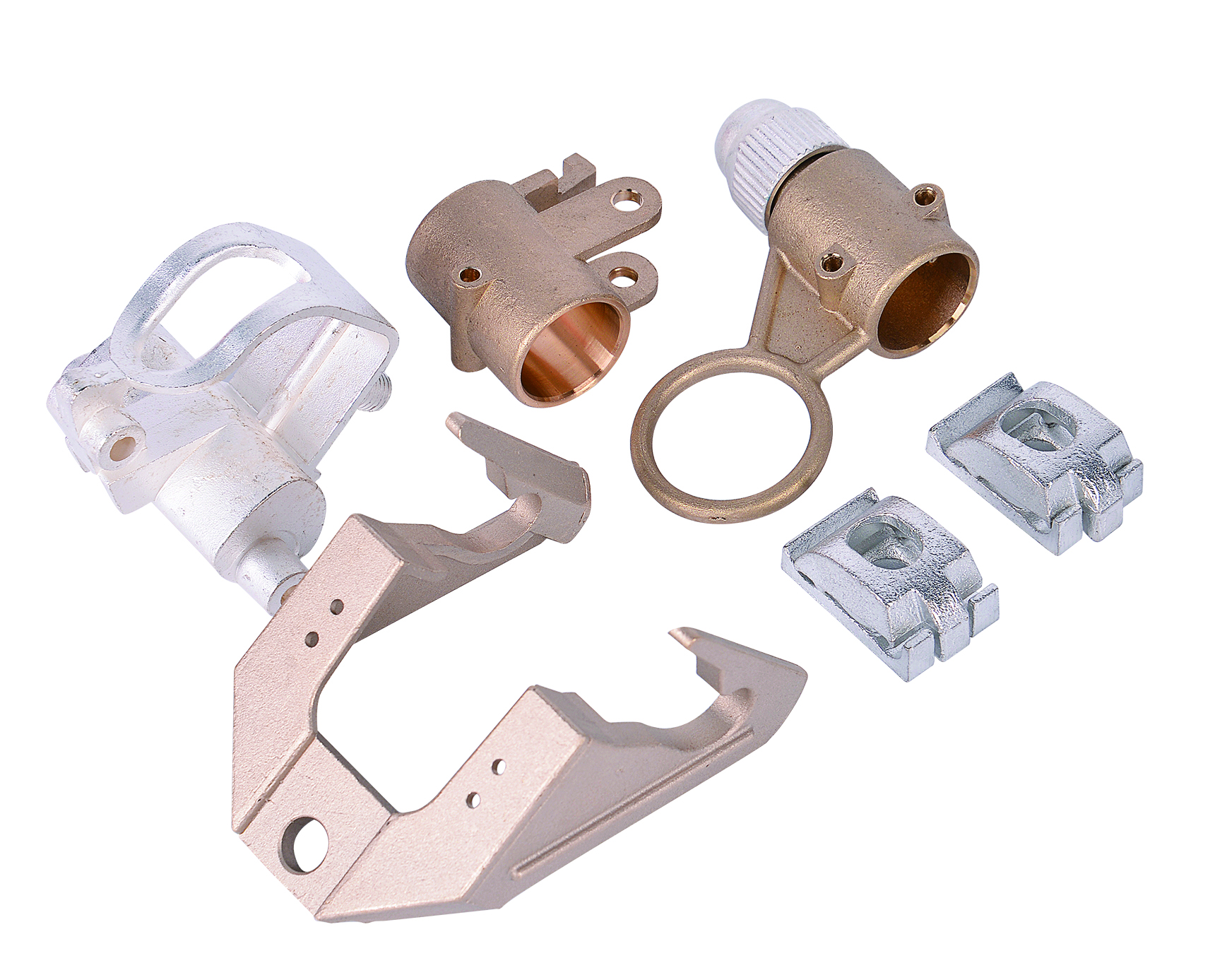

Toute partie de la coulée de cuivre adopte le bronze / laiton, il a une excellente résistance mécanique et une excellente conductivité.

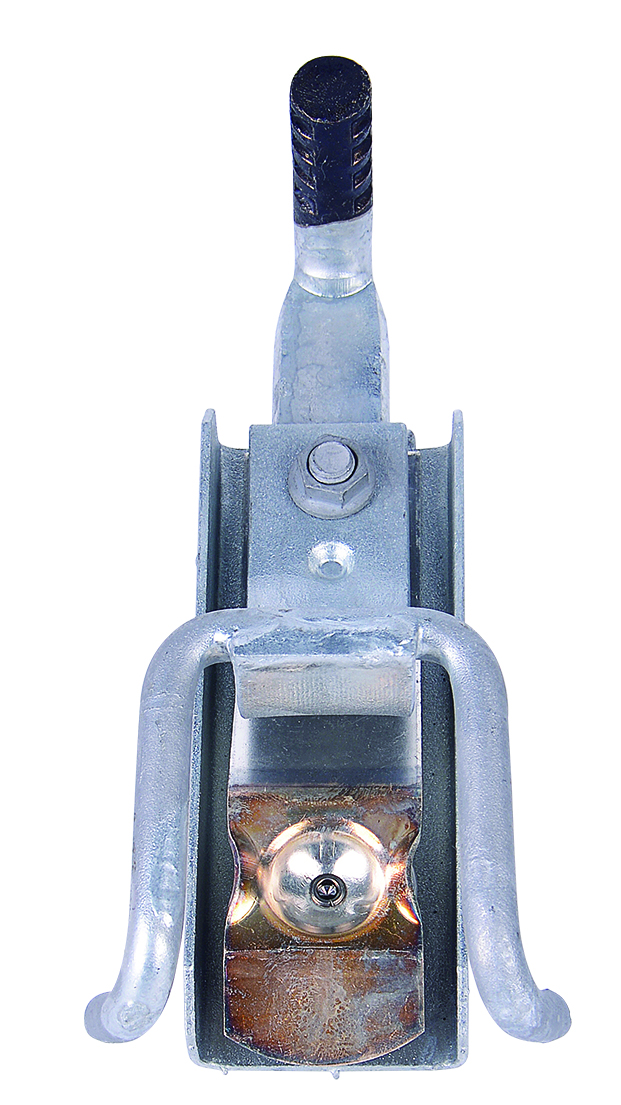

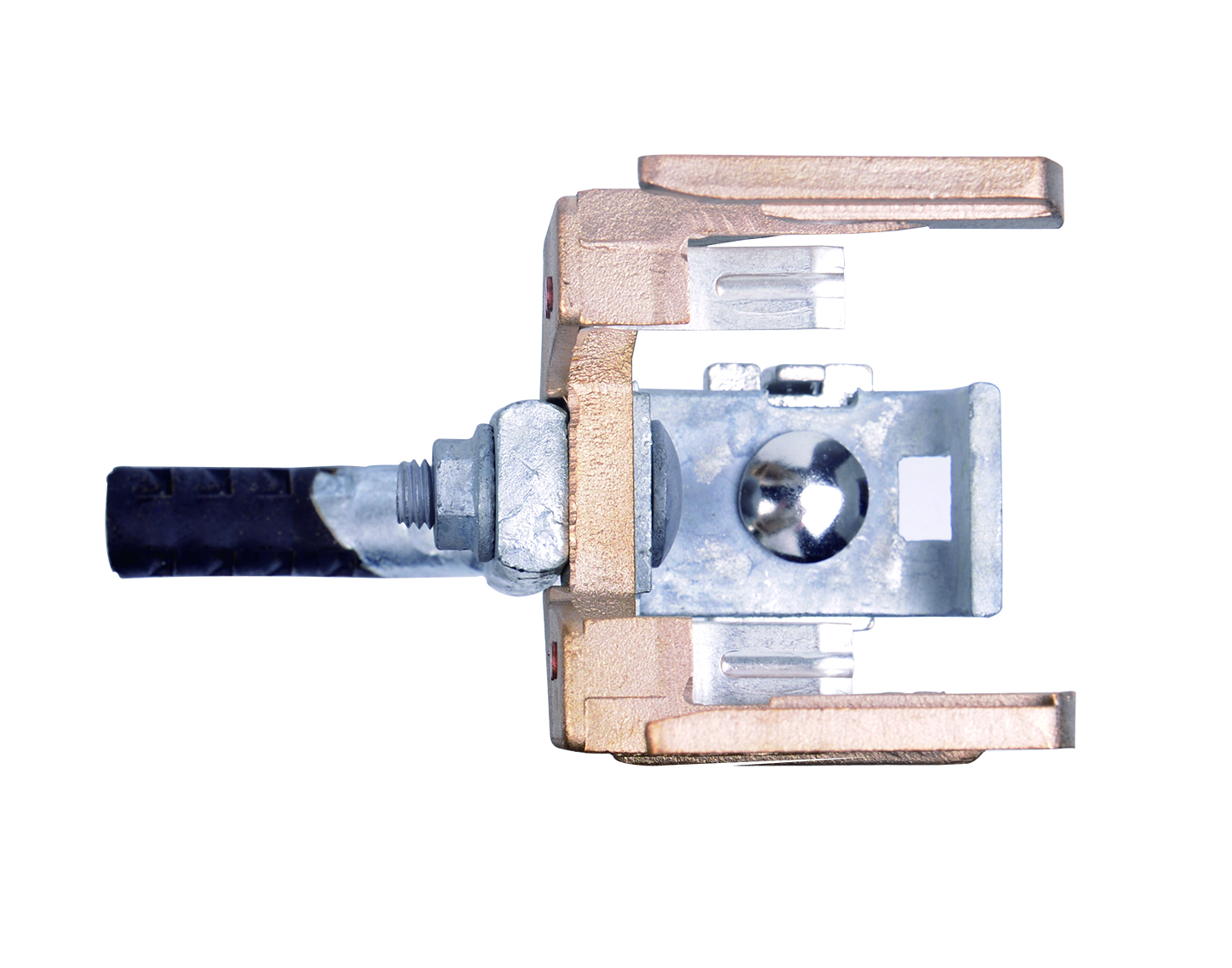

Toutes les pièces de contact sont plaquées en argent, il adopte la conception convexe à la surface de contact, cette conception peut réduire la résistance de contact et assurer une excellente conductivité.
Les feuilles d'alliage de coopérative à mémoire haute résistance peuvent assurer le contact avec un contact plus bas en douceur et sans aucun effet lors de l'abandon du fusible.

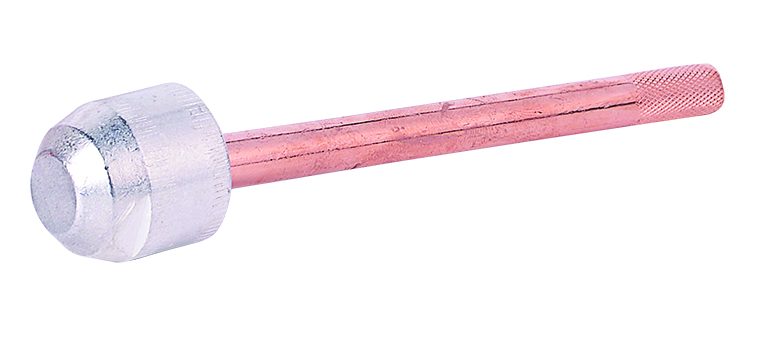

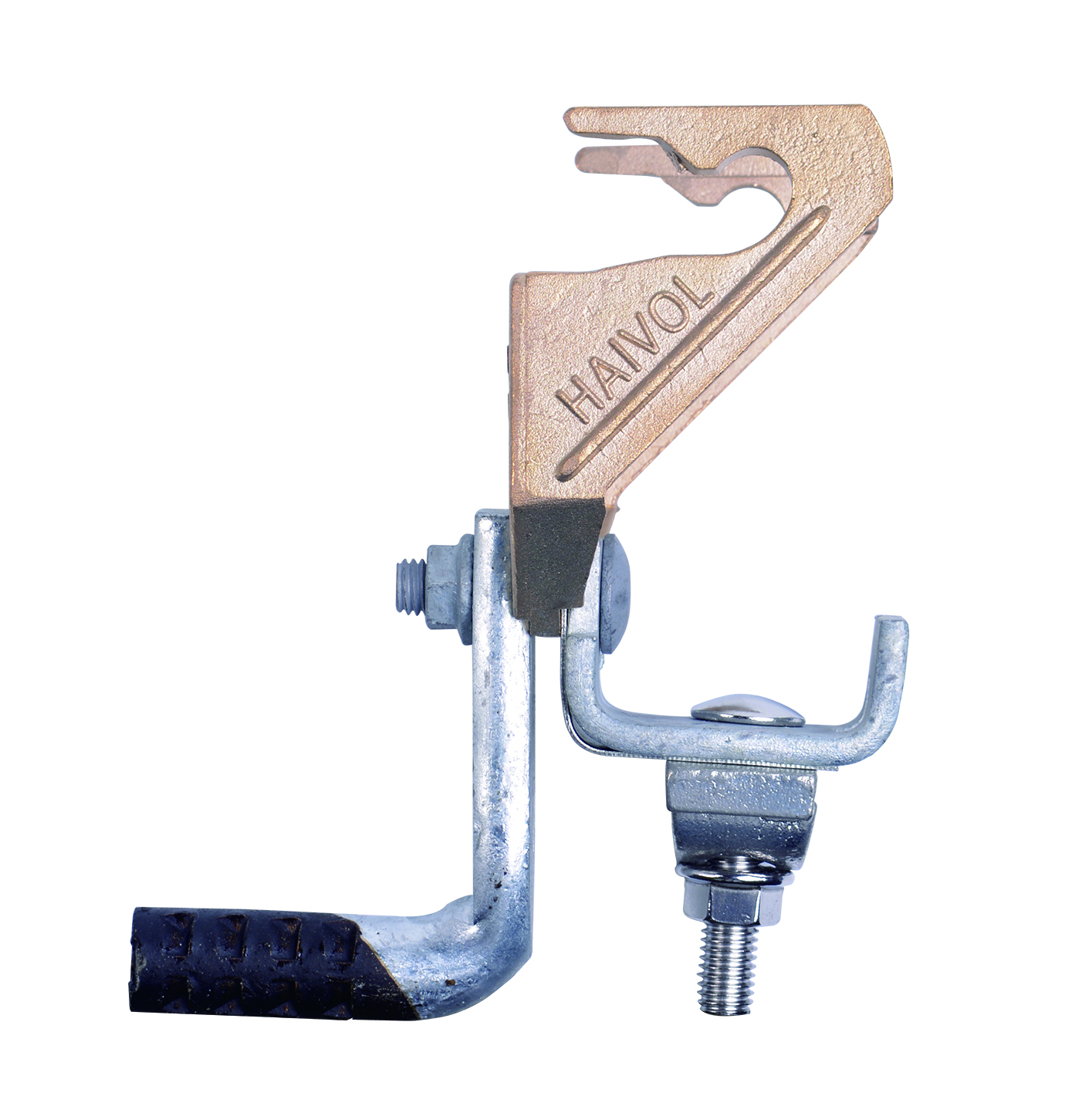

Il adopte la tige de cuivre qui raccourcissait l'arc pour améliorer la capacité d'interbut lors du défaut de court-circuit.
Capacité de rupture fiable

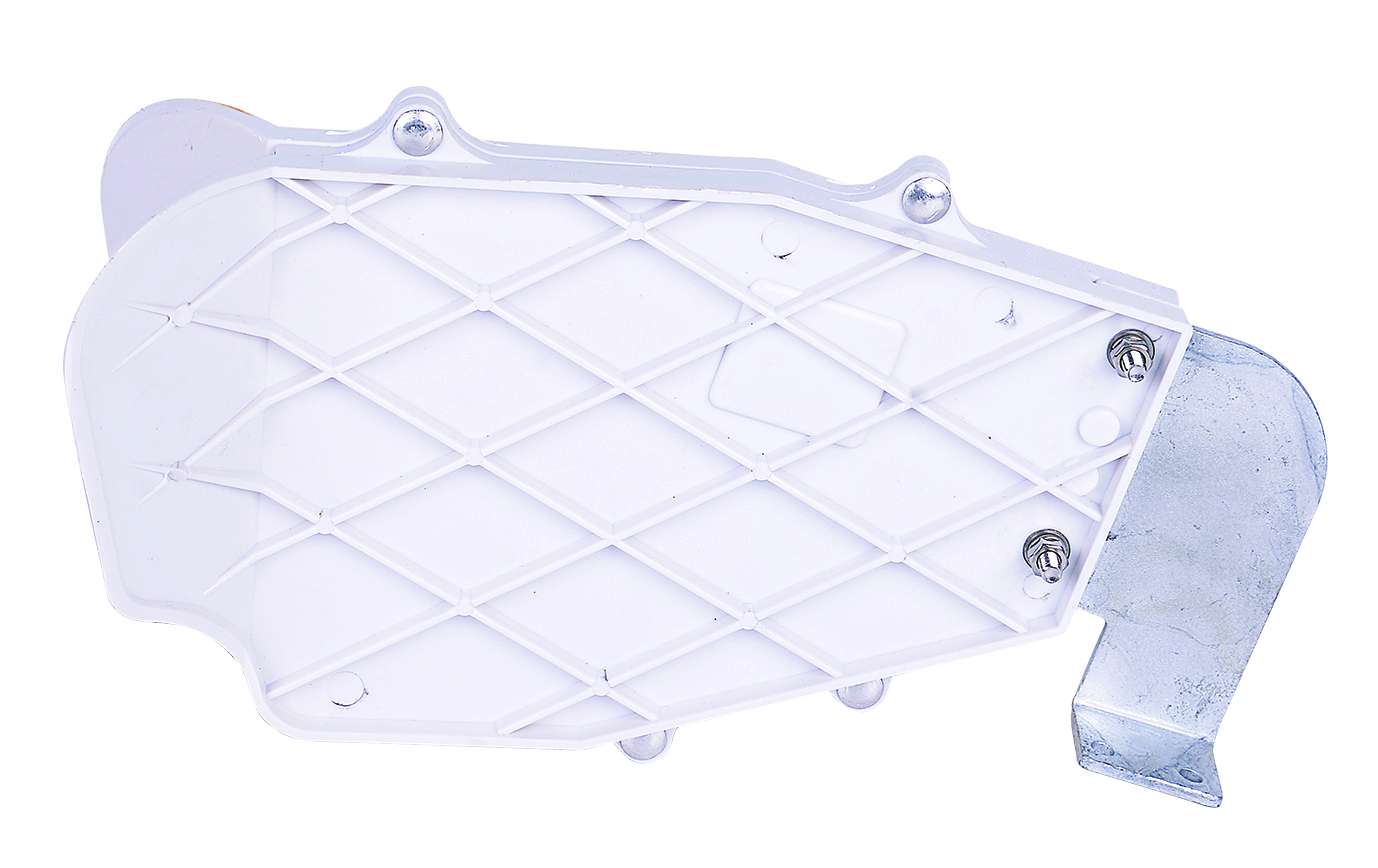

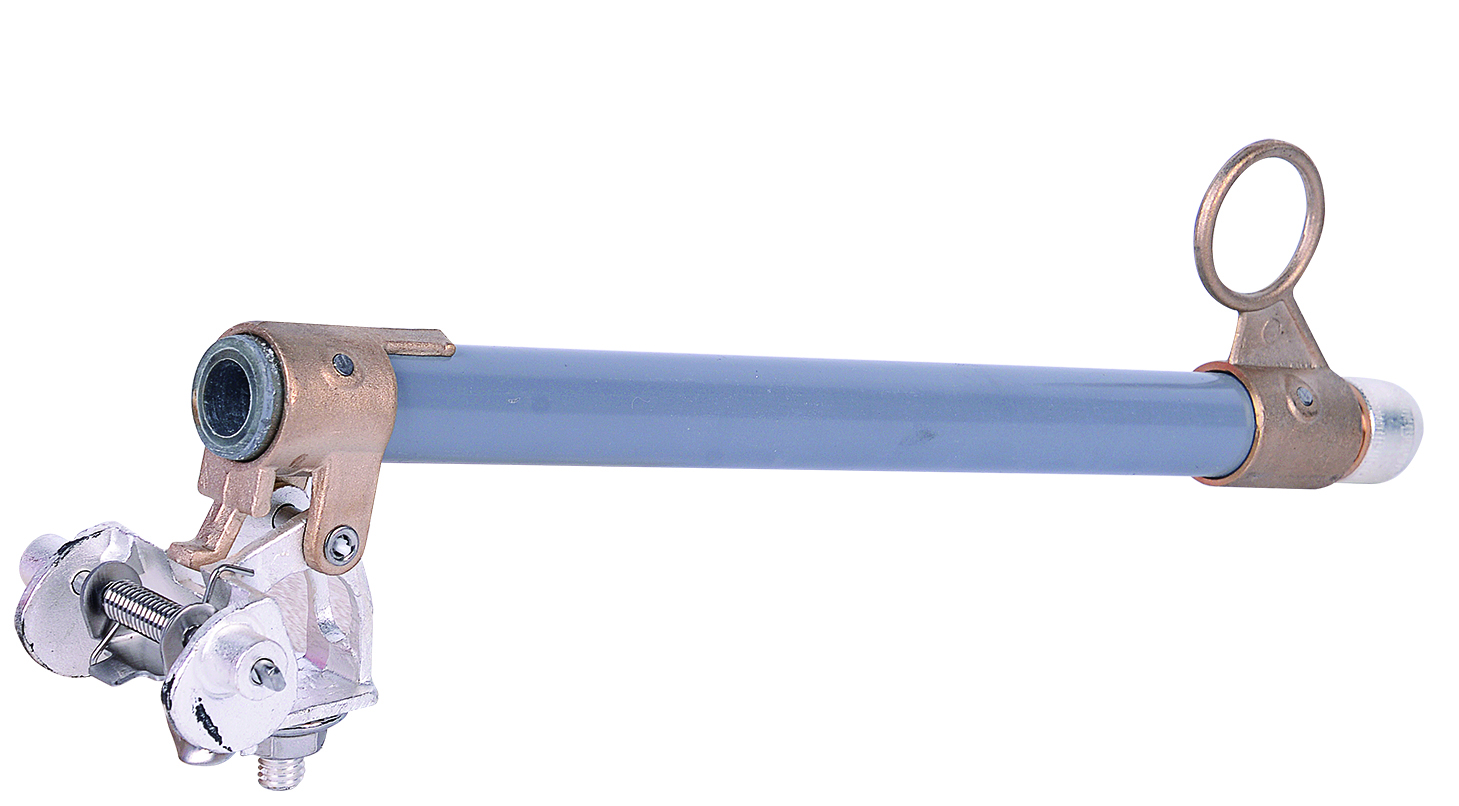

Pour la découpe de fusibles de type chariot, sa chambre à arc en matériau en nylon renforcé spécial. Il a une bonne résistance mécanique, anti-âge et ignifuge. Convient pour utiliser la zone comme la zone ultraviolette élevée, la zone de haute altitude, la zone côtière, etc.
Normes exécutives internationales pertinentes
Toutes les découpes de fusibles que nous fabriquons et testons selon les dernières normes internationales IEC 60282-2: 2008 & IEEE STD C37.41-2008 & IEEE STD C37.42-2009.
Conseils chauds
Lorsque la commande, veuillez indiquer les informations détaillées comme indiqué ci-dessous:
1) Tension nominale et courant nominal.
2) Distance de fabrication minimale.
3) Le matériau de l'isolateur.
4) Veuillez indiquer si la tige de raccourcissement à l'arc doit être équipée d'une découpe de fusibles.

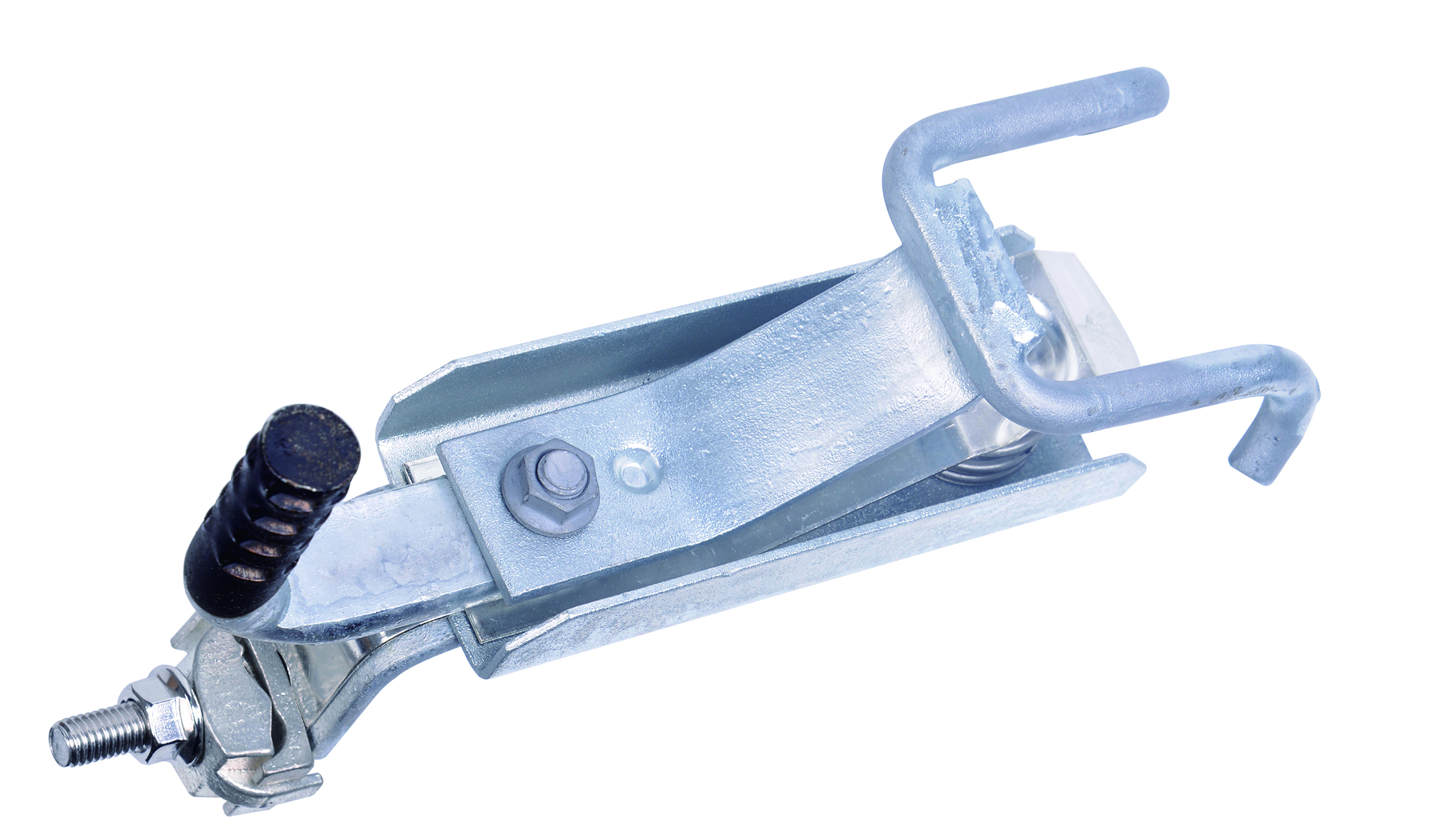

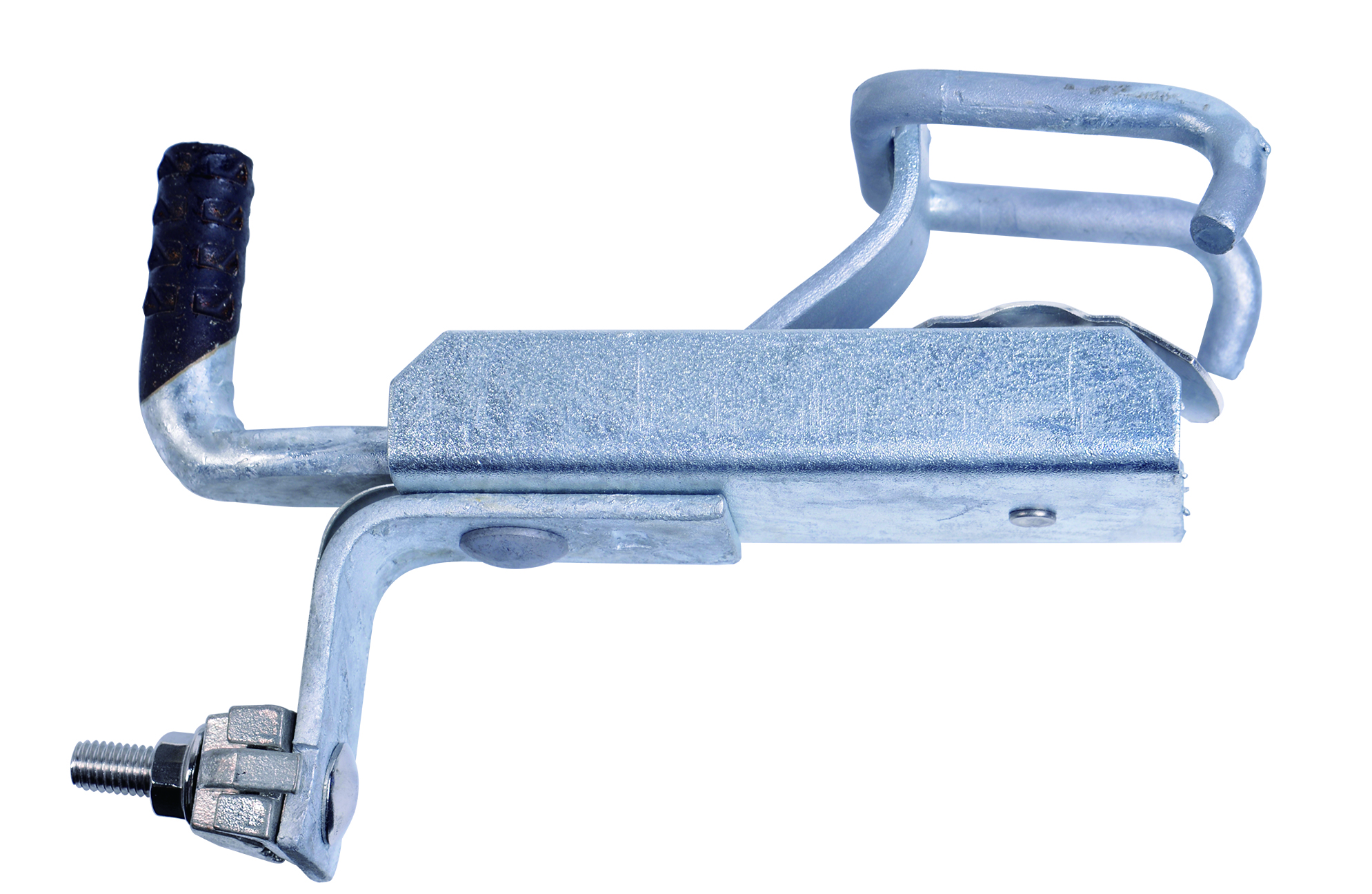

5) Veuillez indiquer le type de support de montage.
| Tension nominale (KV) | Courant nominal (a) | Courant d'interruption nominal (KA) | Lightning Impulse résiste à la tension à la terre (bil kv) | Fréquence de puissance minimale résiste à la tension sèche à la terre (KV) | Distance de fabrication minimale (mm) |
| 11-15 | 100/200 | 12 | 110 | 42 | 220 |
| 11-15 | 100/200 | 12 | 125 | 50 | 320 |
| 24-27 | 100/200 | 12 | 150 | 65 | 470 |
| 33-38 | 100/200 | 8 | 170 | 70 | 660 |
| 33-38 | 100/200 | 8 | 170 | 70 | 720 |
| 33-38 | 100/200 | 8 | 170 | 70 | 900 |
