Interrupteur de déconnexion haute tension 24kV pour ligne de distribution

Interrupteur de coupure haute tension 10-38kV avec lame de déconnexion utilisé dans la ligne de distribution.Capacité de conduction de courant nominal de 300 A.Il est composé d'une lame en cuivre à haute conductivité, avec des contacts en bronze argenté et un œil pour un fonctionnement avec une tige manuelle.Tensions nominales de 15kV, 27kV et 38kV et son utilisation avec un outil de coupure de charge sous charge.CARACTÉRISTIQUES DE CONSTRUCTION :Tube conducteur en cuivre électrolytique à haute conductivité.Contacts en bronze argenté. Œillet pour fonctionnement avec Manoeuvre Pole.- Courant nominal de 300A.
État de disponibilité:
  • HV-9

  • HAIVOL

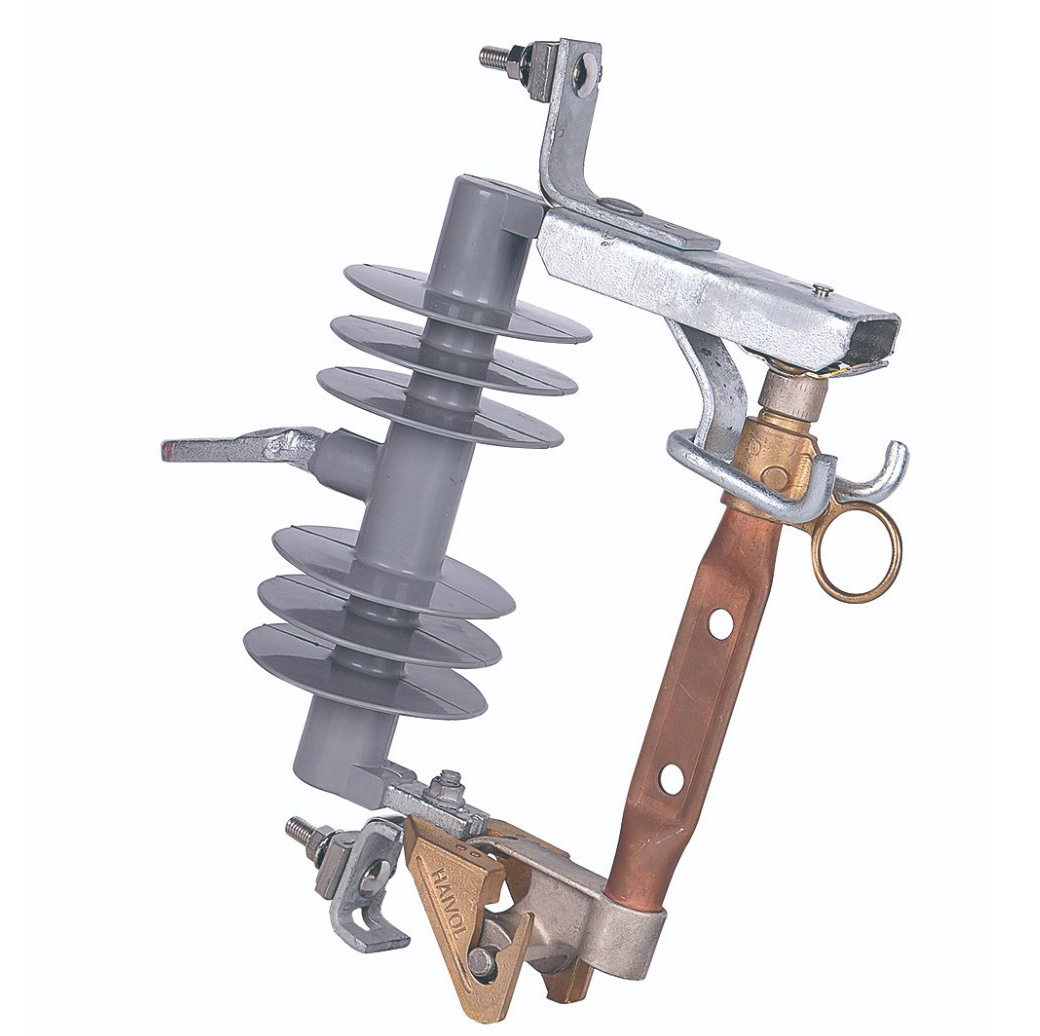

Déconnecter la découpe de la lame

La découpe de la lame de déconnexion adopte la caractéristique de conception de la découpe du fusible, en utilisant la lame de déconnexion en cuivre pour remplacer le tube de fusible, être utilisée comme dispositif de sectionnement (interrupteur de déconnexion) sur le système de distribution de 10 kv à 38 kv. Elle s'installe facilement et plus rapidement, plus économiquement, prend un minimum de espace sur la traverse.Courant nominal 300A-400A

Caractéristiques du produit

Haute performance de résistance au vieillissement climatique

Pour l'isolateur en porelain, le corps en porcelaine se connecte au raccord de matériel par du ciment

coulée, nous utilisons le ciment (por-rok)ANCHORING fabriqué par CGM INC à partir de

ETATS-UNIS.Ce type de ciment a une solidification rapide, une résistance mécanique élevée, une faible

coefficient de dilatation et résistance supérieure aux intempéries.

Pour l'isolant en polymère, le raccord de matériel serti sur une tige en fibre de verre, le matériau du boîtier et la fabrication des hangars en caoutchouc de silicone vulcanisé à haute température et l'isolant moulé par moulage par injection d'une seule pièce.Il a de bonnes performances d'étanchéité et de bonnes performances de suivi et de résistance à l'érosion.

Toutes les pièces ferreuses traitées par galvanisation à chaud, son revêtement de zinc de plus de 86u, il a

bonne résistance à la corrosion.

Caractéristique de conception de l'évent unique

Notre découpe de fusible adopte la caractéristique de conception d'un seul évent, échappement vers le bas et vers l'extérieur lorsque la découpe de fusible est interrompue.Empêchez l'intrusion d'eau de pluie, évitez d'endommager la ligne supérieure par le gaz libre, et cette conception peut améliorer la capacité d'interrput.

Excellente conductivité

Toutes les pièces coulées en cuivre adoptent le bronze/laiton, elles ont une excellente résistance mécanique et une excellente conductivité.Toutes les pièces de contact sont plaquées argent, il adopte une conception convexe sur la surface de contact, cette conception peut réduire la résistance de contact et assurer une excellente conductivité.Les feuilles d'alliage de cuivre à mémoire haute résistance peuvent assurer un contact avec le contact inférieur en douceur et sans aucune incidence lorsque le fusible tombe.Il adopte une tige de cuivre raccourcissant l'arc pour améliorer la capacité d'interrput en cas de défaut de court-circuit.

Capacité de rupture de charge fiable

Pour la découpe de fusible de type Loadbreak, sa chambre à arc en nylon spécial renforcé

matériel.Il a une bonne résistance mécanique, anti-vieillissement et ignifuge.convient à

utiliser la zone comme la zone ultraviolette élevée, la zone de haute altitude, la zone côtière, etc.

Normes exécutives internationales pertinentes

Toutes les découpes de fusibles que nous fabriquons et testons selon la dernière norme internationale

CEI 60282-2:2008 & IEEE Std C37.41-2008 & IEEE Std C37.42-2009.

CONSEILS CHAUDS

Lors de la commande, veuillez indiquer les informations détaillées ci-dessous:

1) Tension nominale et courant nominal .

2) Ligne de fuite minimale.

3) Le matériau de l'isolant.

4) Veuillez indiquer si la tige de raccourcissement d'arc doit être équipée d'un fusible coupe-circuit.

5) Veuillez indiquer le type de support de montage.

Tension nominale(KV) Courant nominal(A) Courant de coupure nominal(KA) Tension de tenue aux chocs de foudre à la terre (BIL KV) Tension sèche de tenue à la fréquence de puissance minimale à la terre (KV) Ligne de fuite minimale(mm)
11-15 100/200 12 110 42 220
11-15 100/200 12 125 50 320
24-27 100/200 12 150 65 470
33-38 100/200 8 170 70 660
33-38 100/200 8 170 70 720
33-38 100/200 8 170 70 900

Partie supérieure en bronze/laiton étamé parallèle au connecteur supérieur

Partie supérieure en bronze/laiton étamé parallèle au connecteur supérieur

Bronze coulé

_DSC7433 副本

Fusée en fibre de verre à haute résistance recouverte d'un inhibiteur d'ultraviolet

Tige de raccourcissement d'arc en cuivre

DSC_3300 副本

DSC_3302 副本

DSC_3304 副本
