Isolateur en porcelaine de type bobine 22kv pour poste de poste (BS)

Les isolateurs en porcelaine, également appelés isolateurs en céramique, sont fabriqués à partir d'argile, de quartz ou d'alumine et de feldspath, et sont recouverts d'une glaçure lisse pour évacuer l'eau.Les isolateurs en porcelaine riche en alumine sont utilisés lorsqu'une résistance mécanique élevée est un critère.La porcelaine a une rigidité diélectrique d'environ 4 à 10 kV/mm. Elle présente également des performances diélectriques parfaites. Les isolateurs en porcelaine sont largement utilisés dans les lignes de transmission aériennes pour fournir un support mécanique et une protection électrique, ainsi que dans les lignes de distribution et les sous-stations.Selon les considérations de tension, différents types d'isolateurs sont utilisés dans les systèmes d'alimentation, nous avons un isolateur de broche, un isolateur de contrainte, un isolateur de suspension.

État de disponibilité:



enquête Ajouter au panier

Modèle:
Pw-22-Y

Description du produit

Les isolateurs sont un contrôle d'isolation spécial qui peut jouer un rôle important dans les lignes de transmission aériennes.Dans les premières années, les isolateurs étaient principalement utilisés pour les poteaux télégraphiques.Lentement, de nombreux isolateurs en forme de disque ont été suspendus à une extrémité de la tour de connexion des câbles à haute tension.Il a été utilisé pour augmenter la ligne de fuite.Il était généralement fait de verre ou de céramique et s'appelait un isolant.Les isolateurs ne doivent pas tomber en panne en raison de diverses contraintes électromécaniques causées par des changements dans l'environnement et les conditions de charge électrique, sinon les isolateurs n'auront pas d'effet significatif et endommageront l'utilisation et la durée de vie de toute la ligne.

La fonction principale des isolateurs est de réaliser une isolation électrique et une fixation mécanique, pour lesquelles diverses exigences de performances électriques et mécaniques sont spécifiées.Si sous la tension de fonctionnement spécifiée, la surtension de foudre et la surtension interne, aucune panne ou contournement le long de la surface ;sous la charge mécanique à long terme et à court terme spécifiée, aucun dommage ni dommage;sous la machine spécifiée, après un fonctionnement à long terme sous charge électrique et diverses conditions environnementales, aucune détérioration évidente ne se produira ;les raccords des isolateurs ne produiront pas de décharge corona évidente sous la tension de fonctionnement, afin de ne pas interférer avec la réception radio ou télévision.Étant donné que les isolateurs sont des dispositifs largement utilisés, leurs raccords de connexion doivent également être interchangeables.De plus, les normes techniques des isolateurs exigent également diverses conditions électriques, mécaniques, physiques et environnementales pour tester les performances et la qualité des isolateurs selon différents types et conditions d'utilisation.

Résumé

1) Matériel: porcelaine

2) Classe BS : Pw-11-Y Pw-22-Y Pw-33-Y

3) isolateurs de type broche pour haute tension

4) utilisation sûre

5) diverses conceptions disponibles

6) expédition rapide et excellent service

7) bonne qualité et prix raisonnable

nrp1_01

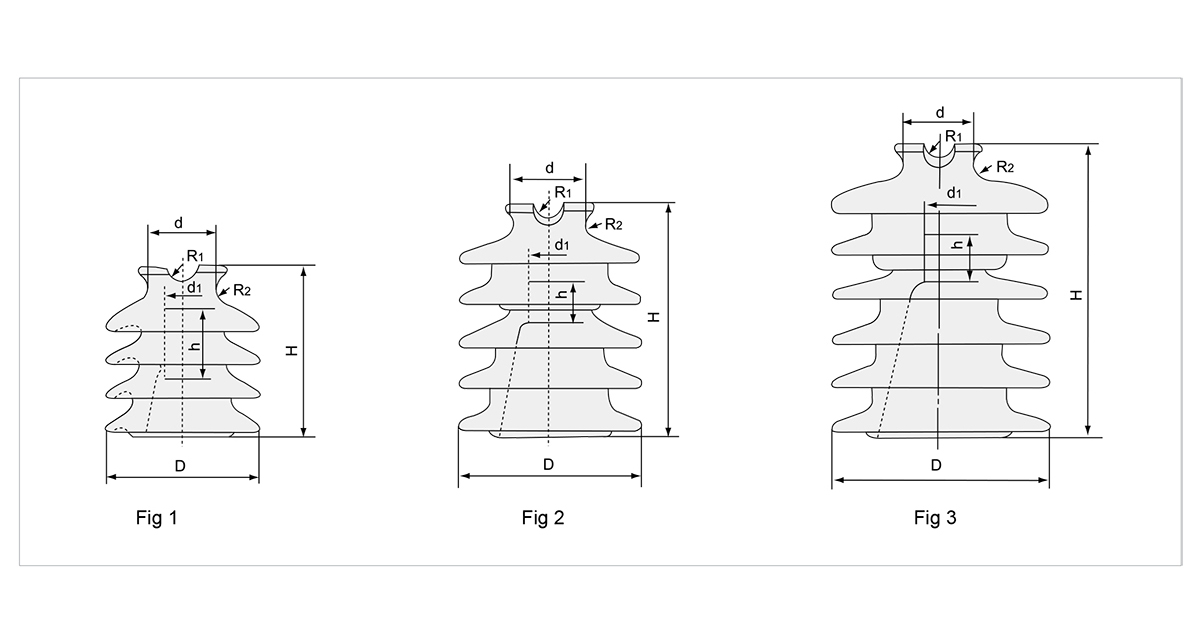

Dimensions principales et particularités standards
figue			1	2	3
Classe BS			Pw-11-Y	Pw-22-Y	Pw-33-Y
Dimensions principales (mm)	H		185	255	320
	h		32.65	32.65	32.65
	D		170	205	240
	d		76	76	76
	d1		27.78	27.78	27.78
	R1		16	16	16
	R2		16	16	16
Tension nominale (kV)			15	22	33
Ligne de fuite (mm)			432	673	851
Tension d'amorçage minimale	Fréquence industrielle	Sec (kV)	100	125	140
	Fréquence industrielle	Humide (kV)	65	95	110
	50 % d'impulsion Positif		150	190	210
	50 % d'impulsion Positif		150	190	210
Tension de tenue	Fréquence de puissance d'une minute	Sec (kV)	90	110	125
	Fréquence de puissance d'une minute	Humide (kV)	60	90	100
	impulsion (kV)		140	180	200
Radio- Inﬂuence- Tension Données	Tension d'essai à la terre (kV)		22	30	44
Radio- Inﬂuence- Tension Données	RIV maximum à 1000kHz (uV)		12000	16000	25000
Charge défaillante en porte-à-faux (kN)			11	11	11
poids (kg)			5	10	13
