État de disponibilité: | |
---|---|
56-1
HAIVOL
Les isolateurs sont essentiels pour maintenir des lignes de transmission aériennes sûres et efficaces.Alors qu'ils étaient à l'origine destinés aux poteaux télégraphiques, les isolateurs en forme de disque sont aujourd'hui généralement fixés aux pylônes de connexion de câbles haute tension pour augmenter la ligne de fuite.Généralement fabriqués à partir de verre ou de céramique, ces isolateurs doivent résister à diverses contraintes électromécaniques causées par des changements de charge environnementale et électrique.S'ils échouent, toute la ligne pourrait subir des dommages et une durée de vie réduite.
La fonction principale des isolateurs est de réaliser une isolation électrique et une fixation mécanique, pour lesquelles diverses exigences de performances électriques et mécaniques sont spécifiées.Si sous la tension de fonctionnement spécifiée, la surtension de foudre et la surtension interne, aucune panne ou contournement le long de la surface ;sous la charge mécanique à long terme et à court terme spécifiée, aucun dommage ni dommage;sous la machine spécifiée, après un fonctionnement à long terme sous charge électrique et diverses conditions environnementales, aucune détérioration évidente ne se produira ;les raccords des isolateurs ne produiront pas de décharge corona évidente sous la tension de fonctionnement, afin de ne pas interférer avec la réception radio ou télévision.Étant donné que les isolateurs sont des dispositifs largement utilisés, leurs raccords de connexion doivent également être interchangeables.De plus, les normes techniques des isolateurs exigent également diverses conditions électriques, mécaniques, physiques et environnementales pour tester les performances et la qualité des isolateurs selon différents types et conditions d'utilisation.
Résumé
1) Matériel: porcelaine
2) Classe ANSI : 56-1 56-2 56-3 56-4 56-5
3) isolateurs de type broche pour haute tension
4) utilisation sûre
5) diverses conceptions disponibles
6) expédition rapide et excellent service
7) bonne qualité et prix raisonnable

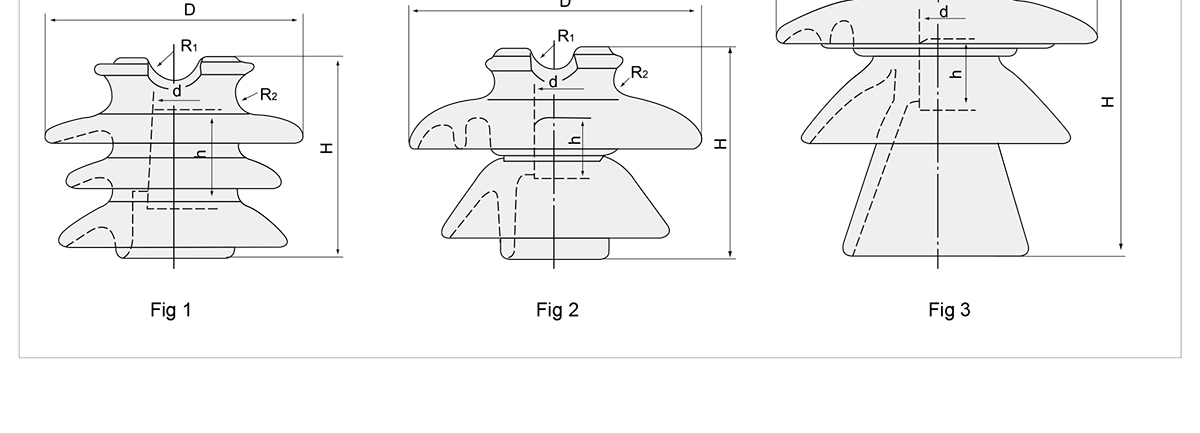

Dimensions principales et particularités standards | |||||||
figue | 1 | 1 | 2 | 2 | 3 | ||
Classe ANSI | 56-1 | 56-2 | 56-3 | 56-4 | 56-5 | ||
Dimensions principales (mm) | H | 146 | 165 | 191 | 241 | 318 | |
h | 50.8 | 50.8 | 50.8 | 50.8 | 63.5 | ||
D | 191 | 228 | 267 | 305 | 343 | ||
d | 34.9 | 34.9 | 34.9 | 34.9 | 34.9 | ||
d1 | 19 | 19 | 19 | 19 | 19 | ||
R2 | 14 | 14 | 14 | 14 | 14 | ||
Tension nominale (kV) | 23 | 23 | 35 | 46 | 69 | ||
Ligne de fuite (mm) | 330 | 430 | 533 | 685 | 865 | ||
Tension d'amorçage minimale | Fréquence industrielle | Sec (kV) | 95 | 110 | 125 | 140 | 175 |
Humide (kV) | 60 | 70 | 80 | 95 | 125 | ||
50 % d'impulsion | Positif (kv) | 150 | 175 | 200 | 225 | 270 | |
Négatif (kv) | 190 | 225 | 265 | 310 | 340 | ||
Données de tension d'influence radio | Tension d'essai à la terre (KV) | 15 | 22 | 30 | 30 | 44 | |
RIV maximum à 1000kHz (uv) | 100 | 100 | 200 | 200 | 200 | ||
Moyenne de tension de perforation basse fréquence (kV) | 130 | 145 | 165 | 186 | 225 | ||
Distance arc sec (mm) | 178 | 210 | 241.3 | 285 | 356 | ||
Charge défaillante en porte-à-faux (kN) | 1134 | 1360 | 1360 | 1360 | 1360 | ||
poids (kg) | 3.7 | 5.3 | 7 | 10.8 | 13.5 |
Les isolateurs sont essentiels pour maintenir des lignes de transmission aériennes sûres et efficaces.Alors qu'ils étaient à l'origine destinés aux poteaux télégraphiques, les isolateurs en forme de disque sont aujourd'hui généralement fixés aux pylônes de connexion de câbles haute tension pour augmenter la ligne de fuite.Généralement fabriqués à partir de verre ou de céramique, ces isolateurs doivent résister à diverses contraintes électromécaniques causées par des changements de charge environnementale et électrique.S'ils échouent, toute la ligne pourrait subir des dommages et une durée de vie réduite.
La fonction principale des isolateurs est de réaliser une isolation électrique et une fixation mécanique, pour lesquelles diverses exigences de performances électriques et mécaniques sont spécifiées.Si sous la tension de fonctionnement spécifiée, la surtension de foudre et la surtension interne, aucune panne ou contournement le long de la surface ;sous la charge mécanique à long terme et à court terme spécifiée, aucun dommage ni dommage;sous la machine spécifiée, après un fonctionnement à long terme sous charge électrique et diverses conditions environnementales, aucune détérioration évidente ne se produira ;les raccords des isolateurs ne produiront pas de décharge corona évidente sous la tension de fonctionnement, afin de ne pas interférer avec la réception radio ou télévision.Étant donné que les isolateurs sont des dispositifs largement utilisés, leurs raccords de connexion doivent également être interchangeables.De plus, les normes techniques des isolateurs exigent également diverses conditions électriques, mécaniques, physiques et environnementales pour tester les performances et la qualité des isolateurs selon différents types et conditions d'utilisation.
Résumé
1) Matériel: porcelaine
2) Classe ANSI : 56-1 56-2 56-3 56-4 56-5
3) isolateurs de type broche pour haute tension
4) utilisation sûre
5) diverses conceptions disponibles
6) expédition rapide et excellent service
7) bonne qualité et prix raisonnable
Dimensions principales et particularités standards | |||||||
figue | 1 | 1 | 2 | 2 | 3 | ||
Classe ANSI | 56-1 | 56-2 | 56-3 | 56-4 | 56-5 | ||
Dimensions principales (mm) | H | 146 | 165 | 191 | 241 | 318 | |
h | 50.8 | 50.8 | 50.8 | 50.8 | 63.5 | ||
D | 191 | 228 | 267 | 305 | 343 | ||
d | 34.9 | 34.9 | 34.9 | 34.9 | 34.9 | ||
d1 | 19 | 19 | 19 | 19 | 19 | ||
R2 | 14 | 14 | 14 | 14 | 14 | ||
Tension nominale (kV) | 23 | 23 | 35 | 46 | 69 | ||
Ligne de fuite (mm) | 330 | 430 | 533 | 685 | 865 | ||
Tension d'amorçage minimale | Fréquence industrielle | Sec (kV) | 95 | 110 | 125 | 140 | 175 |
Humide (kV) | 60 | 70 | 80 | 95 | 125 | ||
50 % d'impulsion | Positif (kv) | 150 | 175 | 200 | 225 | 270 | |
Négatif (kv) | 190 | 225 | 265 | 310 | 340 | ||
Données de tension d'influence radio | Tension d'essai à la terre (KV) | 15 | 22 | 30 | 30 | 44 | |
RIV maximum à 1000kHz (uv) | 100 | 100 | 200 | 200 | 200 | ||
Moyenne de tension de perforation basse fréquence (kV) | 130 | 145 | 165 | 186 | 225 | ||
Distance arc sec (mm) | 178 | 210 | 241.3 | 285 | 356 | ||
Charge défaillante en porte-à-faux (kN) | 1134 | 1360 | 1360 | 1360 | 1360 | ||
poids (kg) | 3.7 | 5.3 | 7 | 10.8 | 13.5 |
