Nombre Parcourir:0 auteur:Éditeur du site publier Temps: 2023-09-27 origine:Propulsé
Isolateurs composites jouent un rôle crucial dans les systèmes électriques modernes, offrant un mélange unique de performances, de durabilité et de fiabilité.Ces isolateurs innovants ont trouvé de nombreuses applications dans les lignes de transport et les sous-stations à haute tension.Dans cet article complet, nous approfondirons les complexités structure des isolateurs composites, leur importance dans le domaine du génie électrique et leurs innombrables applications.
Avant d’aborder les spécificités des isolateurs composites, il est essentiel de comprendre le rôle et les principes fondamentaux des isolateurs dans les systèmes électriques.Les isolants sont des matériaux qui inhibent la circulation du courant électrique.Ils servent de barrières empêchant les fuites indésirables d’énergie électrique.Dans les systèmes électriques, les isolateurs sont utilisés pour maintenir la séparation des éléments conducteurs, garantissant ainsi la sécurité et des performances fiables.
Le choix des matériaux isolants est essentiel, car il a un impact direct sur l’efficience et l’efficacité des systèmes électriques.Les isolants traditionnels, tels que la porcelaine et le verre, sont utilisés depuis des décennies.Cependant, l’avènement des isolants composites a apporté des avancées significatives dans ce domaine.
Les isolants composites représentent une évolution notable dans le monde de l’isolation électrique.Historiquement, les isolants étaient principalement fabriqués en porcelaine ou en verre.Ces matériaux présentaient des limites, notamment dans les applications haute tension.Les isolateurs en porcelaine, par exemple, étaient susceptibles de se briser et offraient une flexibilité limitée.
Le développement d’isolateurs composites peut être attribué à la nécessité d’améliorer les performances et la durabilité dans des environnements difficiles.Au fil des années, les progrès de la science et de l’ingénierie des matériaux ont conduit à la création d’isolateurs composites offrant des caractéristiques de performance supérieures.
Les isolateurs composites sont des structures complexes composées de plusieurs composants clés :
Le matériau isolant central des isolateurs composites est généralement une tige en fibre de verre de haute qualité.Cette tige centrale apporte résistance mécanique et rigidité à l'isolateur tout en garantissant d'excellentes propriétés d'isolation électrique.La fibre de verre est choisie pour sa haute résistance à la traction et aux facteurs environnementaux.
La tige en fibre de verre est entourée d'une couche de caoutchouc silicone.Ce boîtier extérieur sert à plusieurs fins.Il fournit une isolation électrique supplémentaire, protège la tige centrale des facteurs environnementaux et améliore la résistance de l'isolant au contournement de la pollution.Le caoutchouc de silicone est très résistant aux rayons UV, à l'ozone et à l'humidité, ce qui en fait un choix idéal pour les applications extérieures.
Les isolateurs composites comprennent également des embouts en métal, généralement en aluminium ou en acier inoxydable.Ces raccords sont fixés à la tige centrale et fournissent les moyens de connexion de l'isolateur à l'équipement électrique.Ils sont conçus pour résister aux contraintes mécaniques et assurer une fixation sécurisée.
Le choix des matériaux isolants est essentiel pour déterminer les performances et la longévité des isolants composites.Le caoutchouc de silicone, en particulier, joue un rôle crucial dans l’amélioration des performances des isolants.Sa haute résistance au traçage et à l’érosion, ainsi que ses propriétés hydrophobes, le rendent idéal pour une utilisation dans des environnements pollués.
La structure interne des isolateurs composites est conçue pour optimiser les performances électriques et la résistance mécanique.La tige centrale en fibre de verre est l’élément structurel central qui confère à l’isolant sa capacité portante.Il est enveloppé de couches de caoutchouc de silicone qui servent d’isolation électrique principale.
La protection externe des isolateurs composites est un aspect critique de leur conception.L'exposition à des facteurs environnementaux tels que les rayons UV, la pluie et la pollution peut dégrader les performances de l'isolant au fil du temps.Pour lutter contre cela, les isolateurs composites sont équipés d'un revêtement extérieur et de hangars.
La gaine externe, généralement constituée de caoutchouc de silicone, encapsule les composants centraux de l'isolant.Il agit comme une barrière protégeant l’isolant des contaminants externes et des rayons UV.De plus, le revêtement offre des propriétés hydrophobes, empêchant l’accumulation d’humidité et réduisant le risque d’embrasement de pollution.
Les hangars sont de petites saillies ou extensions sur toute la longueur de l’isolateur.Ils servent à contrôler la répartition du champ électrique et à empêcher la formation d'arcs, notamment dans les applications haute tension.Ces hangars sont stratégiquement conçus pour améliorer les performances électriques de l'isolateur.
Les isolateurs composites offrent plusieurs avantages en termes de performances par rapport aux isolateurs traditionnels :
L’un des avantages les plus significatifs des isolants composites est leur résistance supérieure aux contournements de pollution.Dans les zones présentant des niveaux élevés de contaminants atmosphériques, telles que les zones industrielles ou les régions côtières, la pollution peut s'accumuler sur les surfaces des isolants.Les isolateurs traditionnels sont sensibles aux contournements de pollution, qui peuvent perturber la transmission électrique.Cependant, les propriétés hydrophobes du caoutchouc de silicone et la conception sans perte des isolants composites minimisent le risque de contournement lié à la pollution.
Les isolateurs composites présentent une résistance mécanique exceptionnelle.La tige centrale en fibre de verre offre un support structurel robuste, leur permettant de résister aux contraintes mécaniques telles que le vent, la glace et les vibrations.Cette durabilité est particulièrement cruciale dans les zones sujettes à des conditions climatiques extrêmes.
Comparés à leurs homologues en porcelaine ou en verre, les isolants composites sont nettement plus légers.Cette conception légère les rend plus faciles à transporter, à installer et à entretenir.Cela réduit également la charge sur les structures de support, contribuant ainsi à l’efficacité globale du système.

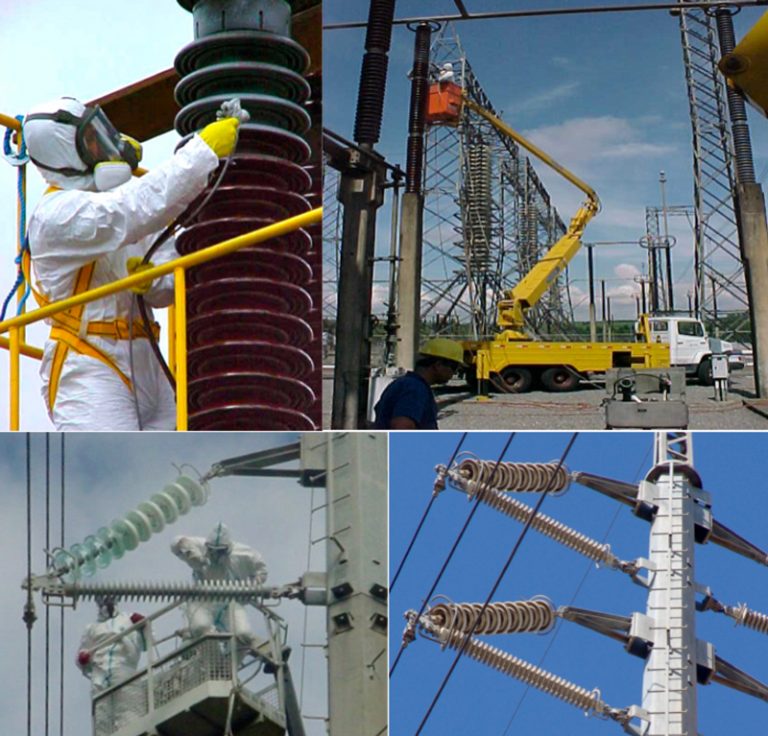

Les isolateurs composites trouvent des applications dans divers segments des systèmes électriques, notamment :
Les isolateurs composites sont couramment utilisés dans les lignes de transmission à haute tension.Leur résistance aux contournements de pollution et leur résistance mécanique les rendent idéales pour assurer une transmission de puissance ininterrompue, même dans des environnements difficiles.
Dans les sous-stations, des isolateurs composites sont utilisés pour supporter et isoler divers composants, tels que les disjoncteurs et les transformateurs.Leur fiabilité et leur longévité contribuent à l’efficacité globale et à la sécurité des sous-stations.
Pour garantir la fiabilité et la sécurité des isolateurs composites, des normes de fabrication strictes et des mesures de contrôle qualité sont en place.Les fabricants adhèrent aux normes internationales, telles que CEI et ANSI, pour garantir les performances de leurs produits.Les processus de contrôle qualité comprennent des tests de matériaux, des tests électriques et des tests mécaniques pour vérifier la conformité aux spécifications.
Un entretien et une inspection appropriés sont essentiels pour prolonger la durée de vie des isolateurs composites.Des inspections visuelles régulières peuvent identifier des signes de dommages, tels que des fissures ou une contamination.Des procédures de nettoyage peuvent être mises en œuvre pour éliminer la pollution accumulée.En cas de pollution grave, les isolateurs peuvent être remplacés pour maintenir la fiabilité du système.
L’avenir des isolants composites s’annonce prometteur.Les efforts de recherche et de développement en cours visent à améliorer davantage leurs caractéristiques de performance.Cela inclut le développement de matériaux avancés, de conceptions de délestage innovantes et de techniques de fabrication améliorées.Alors que la demande de systèmes de transmission et de distribution électriques fiables continue de croître, les isolants composites joueront un rôle de plus en plus essentiel pour répondre à ces exigences.
Les isolants composites représentent une avancée significative dans le domaine de l’isolation électrique.Leur structure complexe, comprenant des tiges en fibre de verre, un boîtier en caoutchouc de silicone et des protections, offre des caractéristiques de performance supérieures.Ces isolateurs excellent en termes de résistance aux contournements de pollution et de résistance mécanique, ce qui les rend indispensables dans les lignes de transport et les sous-stations à haute tension.
À mesure que l’industrie électrique évolue, les isolants composites continueront d’être à la pointe de l’innovation.Grâce à l’amélioration continue des matériaux et de la conception, ils joueront un rôle central pour garantir la fiabilité et l’efficacité des systèmes électriques, alimentant ainsi le monde moderne.L’importance des isolants composites dans la protection des infrastructures électriques ne peut être surestimée, et leur avenir s’annonce plus prometteur que jamais.
Les isolateurs composites servent principalement de barrières électriques pour empêcher la circulation du courant et fournissent un support mécanique pour la transmission et la distribution d'énergie.
Les isolateurs composites sont fabriqués à partir de matériaux à haute résistance électrique, tels que le caoutchouc de silicone, qui inhibe la circulation du courant électrique.
Les hangars dans les isolateurs composites contrôlent la répartition du champ électrique et empêchent la formation d'arcs, en particulier dans les applications à haute tension, garantissant ainsi la stabilité électrique.
Le caoutchouc de silicone est utilisé pour ses propriétés hydrophobes, sa résistance au traçage et sa résistance aux UV, qui améliorent ensemble les performances de l'isolant, notamment dans les environnements pollués.
La tige centrale en fibre de verre confère résistance mécanique et rigidité à l'isolant, garantissant qu'il peut résister aux contraintes mécaniques tout en conservant l'isolation électrique.
Les isolants composites résistent aux contournements de pollution grâce à leurs propriétés hydrophobes et à leur conception de délestage, garantissant une transmission d'énergie ininterrompue dans les zones polluées.
Oui, les isolateurs composites conviennent aux applications haute tension.Leur conception et leurs matériaux les rendent résistants aux contraintes des environnements à haute tension.
Les isolateurs composites offrent des avantages tels qu’une résistance supérieure à la pollution, une résistance mécanique et un poids plus léger, ce qui les rend plus efficaces et plus fiables.
Les couches internes d'un isolant composite, y compris la tige centrale en fibre de verre et l'isolation en caoutchouc de silicone, sont conçues pour optimiser les performances électriques et mécaniques.
L'entretien régulier comprend des inspections visuelles et un nettoyage pour éliminer les contaminants.Il est essentiel de garantir la fiabilité et les performances continues des isolateurs composites dans les systèmes électriques.
