Accessoires de câble de connecteur de type 15kv 600A T

Connecteurs et kits séparables de type IEEE

Norme exécutive

EN 50181 Traversées de type enfichable au-dessus de 1 kV jusqu'à 52 kV et de 250 A à 2,5 kA pour les équipements autres que les transformateurs remplis de liquide
EN 50180 Traversées supérieures à 1 kV jusqu'à 36 kV et de 250 A à 3,15 kA pour les transformateurs remplis de liquide
HD629.1 Exigences d'essai sur les accessoires utilisés sur les câbles d'alimentation de tension nominale de 3,6/6(7,2)kV à 20,8/36(42)kV-Partie 1 : câbles avec isolation extrudée
CEI 60502.4 Câble d'alimentation avec isolation extrudée et leurs accessoires pour des tensions nominales de 1 kV (U = 1,2 kV) à 30 kV (U = 36 kV) - partie 4 : exigences d'essai sur les accessoires pour les câbles avec des tensions nominales de 6 kV à 30 kV (U = 36kV）
lEc60099 Parafoudres à oxyde métallique sans interstices pour acsystems
JB / T 8952 Parafoudres à oxyde métallique à enveloppe polymère sans espaces pour acsystems
IEEE 386 Système de connecteurs isolés séparables pour système de distribution d'énergie au-dessus de 600 V
GB11032 Parafoudres à oxyde métallique sans espaces pour acsystem
JB / T 8952 Parafoudres à oxyde métallique à enveloppe polymère sans espaces pour acsystems

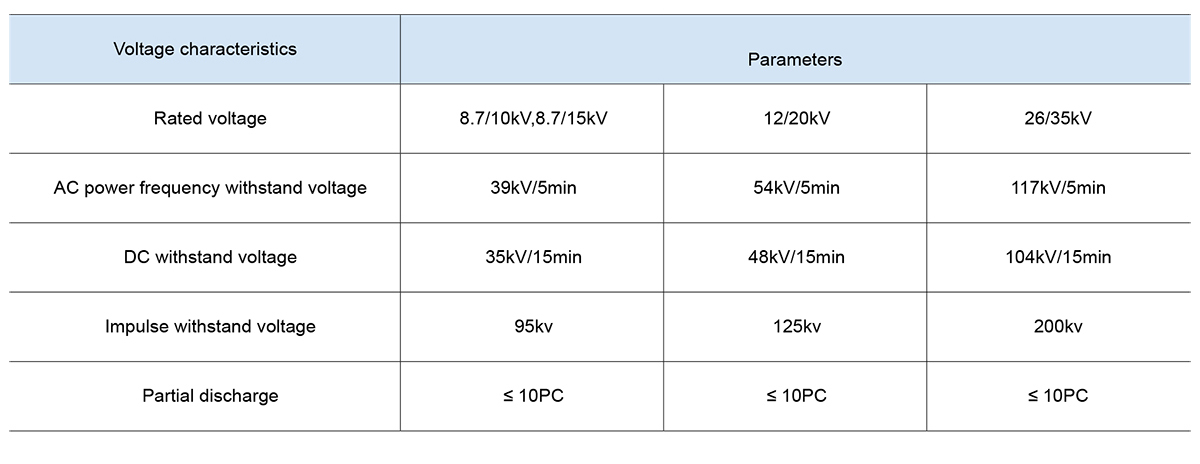

Caractéristiques de tension

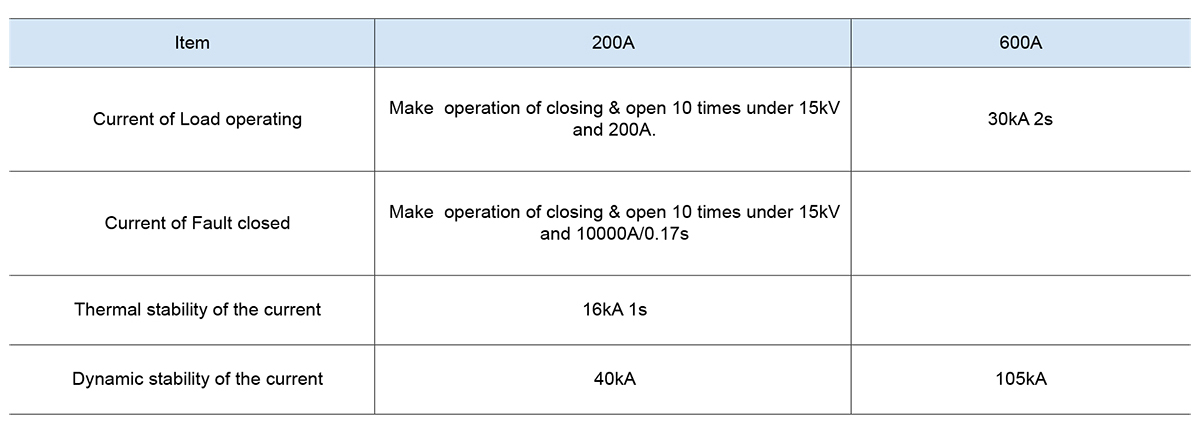

Actuel   caractéristiques

Solution d'application de connecteurs séparables de type IEEE

Connecteur de type T 15kV 600A/20kV 600A

Description du genre

Résumé

Le connecteur de type T est entièrement isolé, entièrement scellé, utilisé pour la connexion de câbles haute tension souterrains, tels que le   Transformateur de type armoire américaine, unité principale en anneau et   boîte de dérivation de câble.Le courant de fonctionnement continu est de 600 A, connectez le câble des spécifications pertinentes, pour plus de commodité et pour trouver rapidement le défaut, installez un indicateur de potentiel sur le point de test, et pouvez également installer l'indicateur de défaut de câble.
Lorsque le connecteur de type T se connecte à la conversion de charge 600A / 200A   connecteur, il peut convertir la ligne 600A en ligne 200A, puis se connecter au connecteur de type coude 200A et au connecteur de type coude avec parafoudre.

Modèle Spécification

Emballage standard

Corps de connecteur de type T
Cône de contrainte
Manuel d'instructions
Certificat de conformité
Bornes à sertir
Goujon de boulon
Graisse de silicone
Bouchon isolant
(inclure le capuchon d'extrémité semi-conducteur)
Bouchon anti-poussière
Les serviettes

Résumé
1, goujon de boulon : adoptez des boulons en acier inoxydable pour assurer un ajustement serré du conducteur et du manchon.
2、Couche isolante : formule spéciale et technologie de mélange pour garantir une haute qualité du caoutchouc EPDM préfabriqué
3, couche semi-conductrice interne : couche semi-conductrice interne préfabriquée pour contrôler efficacement la contrainte du champ électrique.
4, couche semi-conductrice externe : la couche semi-conductrice externe préfabriquée adhère étroitement à la couche isolante et garantit que la couche semi-conductrice externe est mise à la terre.
5、Bouchon isolant：Bouchon isolant en résine époxy avec pièces métalliques filetées pour assurer une coopération étroite avec le goujon.
6. Capuchon d'extrémité semi-conducteur : scellez l'extrémité du connecteur de câble, de sorte que l'appareil dispose d'une fonction plein écran et entièrement scellée.
7, cône de contrainte : taille différente du cône de contrainte avec l'utilisation de connecteurs de câble, pour assurer l'étanchéité à l'eau et la libération de la contrainte du câble.
8, trou de mise à la terre : pré-câblé au blindage extérieur pour la connexion du fil de terre.
9、Bornes : Toutes les bornes à sertir en cuivre ou en cuivre et en aluminium pour conducteur en cuivre ou en aluminium.
10, test de tension : il est utilisé pour tester si la ligne est électrifiée ou non et l'indicateur en direct est utilisé.

Conseils chaleureux :
Lors de la commande, veuillez indiquer le modèle du produit, le niveau de tension, le niveau de courant, le matériau du câble, la section du câble, que ce soit avec un dispositif d'affichage en direct.
Si les utilisateurs ont des exigences particulières, veuillez l'indiquer dans le contrat.
