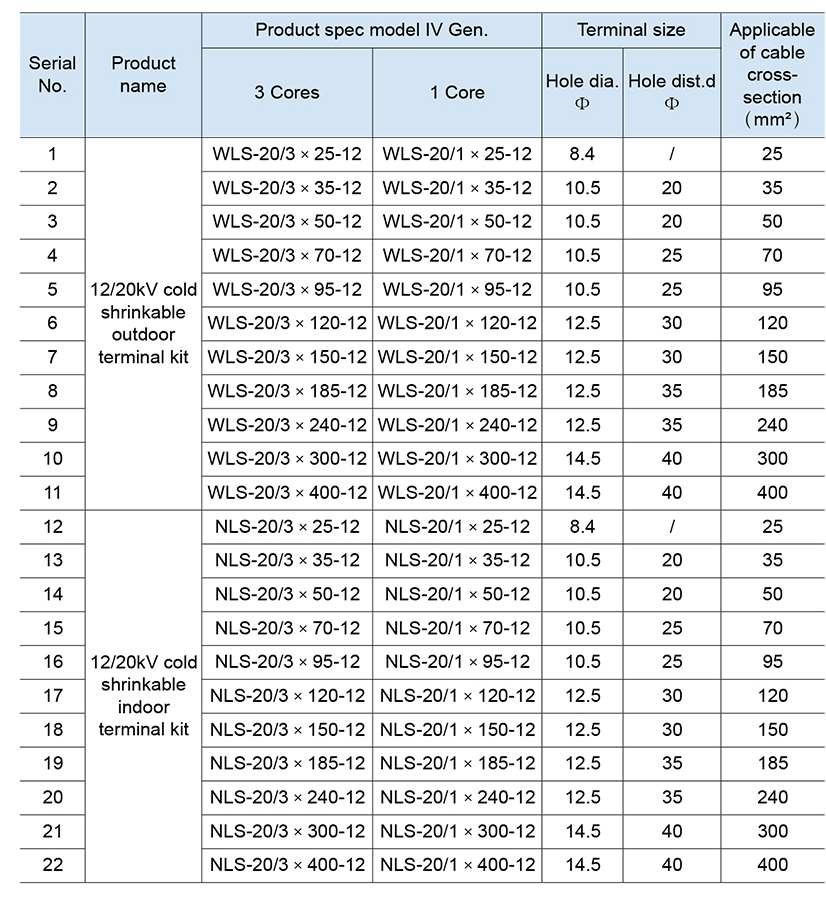

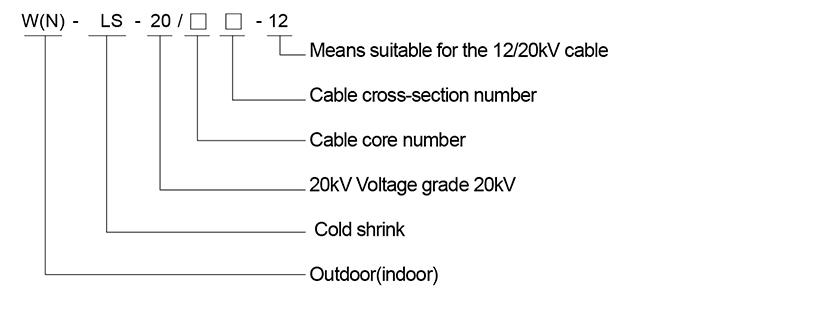

WLS-20/3 * 50-12
Technique de raccourci complet à froid:
Sans travail de feu et outils spéciaux, tirez simplement la mèche doucement, se rétractera sur sa propre élasticité, donc les fixations au câble de près, chaque spécification peut être appliquée à une variété de diamètre du câble, une forte compatibilité avec le diamètre du câble.
Fiabilité de l'isolation:
utilisant du caoutchouc de silicone liquide pour assurer une bonne isolation et une grande élasticité. Maintenez toujours une pression radiale constante sur le corps du câble après l'installation, le corps principal d'isolation du produit et de l'unité de contrôle des contraintes électriques se présentent dans son ensemble en usine, peu de capacité de décharge partielle, 'respirant ' avec le corps du câble simultanément.
Performances stables:
tube de support utilisant le soudage à ultrasons, pour assurer la fiabilité et la stabilité des produits, la traction permanente et le taux de déformation inférieur, améliorent la période de garantie des produits.
Scellant fiable:

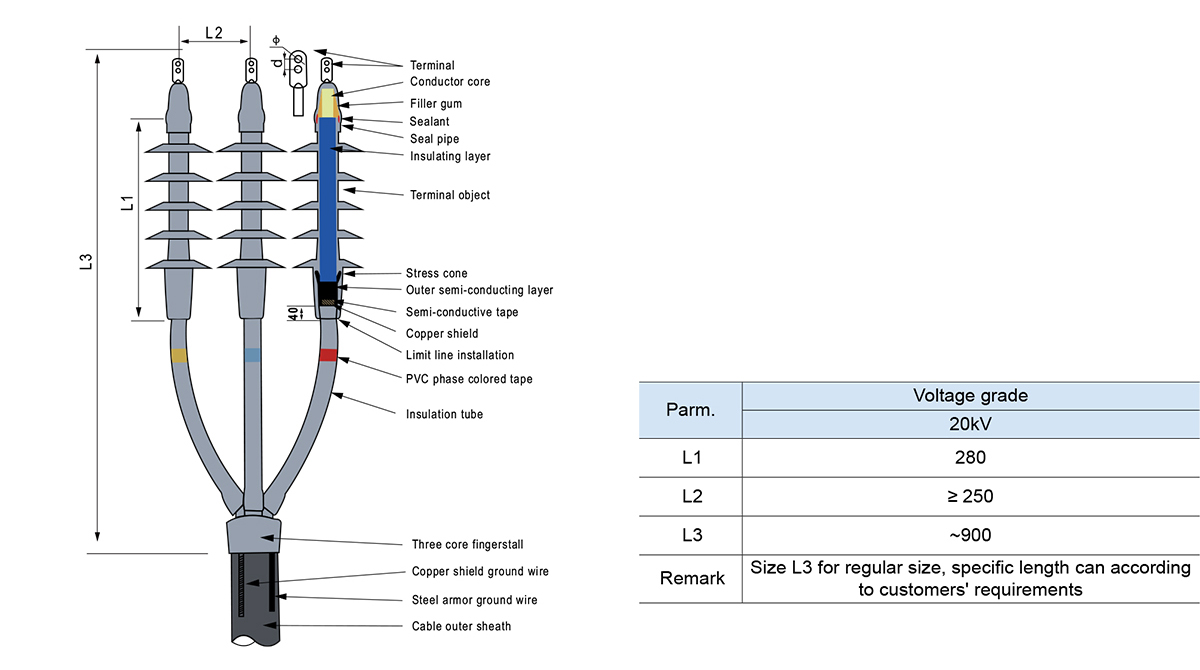

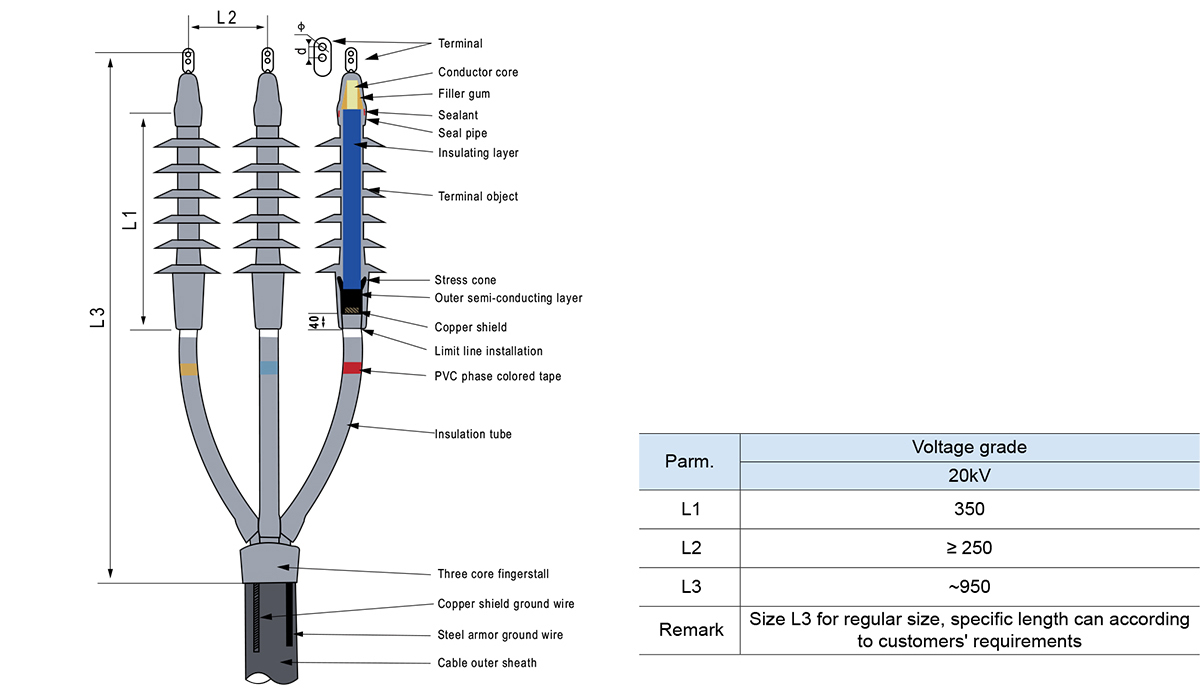

Le corps terminal se coordonne avec le manchon du doigt de branche rétrécie froid, le tuyau d'isolation rétractable à froid et le tube de joint de borne rétractable à froid; Les kits articulaires intermédiaires adoptent avec trois couches de technologie d'étanchéité imperméable, pour assurer d'excellentes performances d'humidité du joint des accessoires.
Facile pour l'installation:
installation simple, fonctionnement pratique, facile à maîtriser. La distance de décapage est courte et l'espace d'installation La demande est peu tandis que le prétraitement du câble. Méthode de mise à la terre en utilisant le ressort de force constante pour fixer le fil de terre sans soudage ou fil de cuivre attaché, et une extrémité du sol a été comprimée avec une installation plus pratique, sûre et fiable.
Utilisation largement:
résistance à la pollution, résistance au vieillissement, bonne hydrophobe et a une excellente résistance à la corrosion, une résistance au froid et une résistance aux rayons ultraviolets, pour assurer l'utilisation des performances à long terme et stable. Particulièrement adapté à une altitude élevée, à un rhume, à l'humidité, au brouillard de sel et à de lourdes zones de pollution
Paramètres de performance principaux du matériau en caoutchouc de silicone liquide
| N ° de série | Article | Valeur | Standard de test | |
| Caoutchouc en silicone isolant | Caoutchouc en silicone conducteur | |||
| 1 | Dureté jis a | 40 ± 5 | 40 ± 5 | GB / T531 |
| 2 | Résistance à la traction MPA | ≥ 6,5 | ≥ 6,5 | GB / T528 |
| 3 | Allongement à la pause% | ≥ 650 | ≥ 650 | GB / T528 |
| 4 | Force de déchirure n / mm | ≥ 30 | ≥ 30 | GB / T529 |
| 5 | Résistivité du volume | ≥ 5,0 × 10 ^ 14 | ≤ 1,5 × 10 ^ 3 | GB / T1692 |
| 6 | Permittivité (50 MHz) | 2.8-3.5 | GB / T1693 | |
| 7 | Valeur tangente de perte diélectrique | ≤ 0,01 | GB / T1693 | |
| 8 | Antitracking | ≥ 1A3,5 | GB / T6553 | |
| 9 | Force diélectrique KV / mm | ≥ 26 | GB / T1695 | |
| 10 | Set de traction | ≤ 10% | ||
Méthode de contrôle des contraintes fiables pour les accessoires de câbles de rétractation à froid
| À l'heure actuelle, il existe deux types de modes de contrôle des contraintes tels que le cône de contrainte et le tuyau de contrainte dans les accessoires de câble d'alimentation de 35 kV et en dessous de la tension. En utilisant la méthode de cône de contrainte atténuant la concentration de stress du champ électrique, c'est la méthode la plus fiable et la plus efficace du point de vue électrique. Le cône de contrainte en coupant le bouclier d'isolation pour l'opportunité, faites sa forme en forme de trompette, améliorant la distribution du champ électrique, réduisez l'intensité du champ électrique de la surface de fracture de la couche semi-conductrice extérieure, maintenez la durée de vie du câble. Il s'agit également d'utiliser la méthode de contrôle du cône de contrainte pour homogénéiser le champ électrique dans le système de 110 kV ou une tension supérieure. Si vous choisissez la méthode du tube de contrôle des contraintes, la dispersion des matériaux est importante du tube de contrôle des contraintes, les inconvénients tels que les performances du produit ne sont pas stables et la force de maintien est faible entre les accessoires et l'isolation du câble, etc. Nous choisissons donc la fiabilité élevée du mode de contrôle du cône de contrainte. |  |
Norme pour les évaluations de câbles rétractables à froid
GB11033 Exigences echniques de base de la tension nominale pas supérieure aux accessoires de câble d'alimentation de 26/35 kV.
Câble d'alimentation isolé IEC60502 et ses accessoires de tension nominale de 1 kV à 30 kV.
GB5589 Procédure d'essai des évaluations des câbles.
GB9327 Procédure d'essai de compression du conducteur de câble et de joint de connexion mécanique.
Copper de compression GB / T14315, borne en aluminium et tuyau de connexion pour les conducteurs de fil et de câble.
JB7829 La borne de type thermique intérieur et extérieur rétractable pour les câbles de puissance de tension nominale pas supérieure à 26/35 kV.
GB / T12706.4-2002 La quatrième partie du câble d'alimentation isolé et ses accessoires de tension nominale 1 kV à 30 kV: Test Exigences pour les accessoires de câble d'alimentation de la tension nominale de 6 kV à 35 kV.
JB / T 10740-2007 Câble d'alimentation isolée des évaluations de type rétractable à froid de la tension nominale 6kV (UM = 7,2kV) à 35kV (UM = 40,5kV).
JB / T 8144-1995 Exigences techniques de base pour les accessoires de câble d'alimentation de la tension nominale pas supérieure à 26/35kV.
GB311.1-1997 Coordination d'isolation pour les équipements de transmission et de transformation à haute tension.
GB / T 311.2-2002 Coordination d'isolation.
GB50150-2008 Norme de test d'acceptation pour l'équipement électrique Installation Engineering Electrical Equipment.
DL / T 620-1997 Protection de surtension et coordination d'isolation pour l'équipement électrique AC.
Plage d'applications du produit
L'application de nos produits manufacturés de série rétractable à froid: tension nominale 0,6 / 1 kV, section nominale: 10 à 630 mm2, deux cœurs, trois cœurs, quatre cœurs et cinq cœurs de câble d'alimentation isolé en polyéthylène réticulé et isolé en caoutchouc;
Tension nominale 8.7 / 10kV, 8,7 / 15kV, section nominale: 25-630 mm2;
Tension nominale 12 / 20kV, 18 / 20KV, Section nominale: 25-400 mm2;
Tension nominale 21/35KV, 26 / 35KV, Section nominale: 50-500 mm2;
Noyau unique et trois noyaux de polyéthylène réticulé isolé et
Câble d'alimentation isolé en caoutchouc.
Environnement et conditions d'application
Niveau de pollution de l'environnement: zone polluée de niveau IV;
Les propriétés telles que le niveau d'isolation, la capacité de transport du courant, la température de travail à long terme et la température de court-circuit, etc. Tous répondent aux exigences techniques des câbles de support. Largement utilisé dans les industriels de l'énergie électrique, du pétrole,
Ingénierie, mine, chemin de fer, acier, etc. Particulièrement adapté au brouillard de sel, au froid sévère, à haute humidité et aux occasions défavorables utilisent une flamme ouverte.
Technique de raccourci complet à froid:
Sans travail de feu et outils spéciaux, tirez simplement la mèche doucement, se rétractera sur sa propre élasticité, donc les fixations au câble de près, chaque spécification peut être appliquée à une variété de diamètre du câble, une forte compatibilité avec le diamètre du câble.
Fiabilité de l'isolation:
utilisant du caoutchouc de silicone liquide pour assurer une bonne isolation et une grande élasticité. Maintenez toujours une pression radiale constante sur le corps du câble après l'installation, le corps principal d'isolation du produit et de l'unité de contrôle des contraintes électriques se présentent dans son ensemble en usine, peu de capacité de décharge partielle, 'respirant ' avec le corps du câble simultanément.
Performances stables:
tube de support utilisant le soudage à ultrasons, pour assurer la fiabilité et la stabilité des produits, la traction permanente et le taux de déformation inférieur, améliorent la période de garantie des produits.
Scellant fiable:
Le corps terminal se coordonne avec le manchon du doigt de branche rétrécie froid, le tuyau d'isolation rétractable à froid et le tube de joint de borne rétractable à froid; Les kits articulaires intermédiaires adoptent avec trois couches de technologie d'étanchéité imperméable, pour assurer d'excellentes performances d'humidité du joint des accessoires.
Facile pour l'installation:
installation simple, fonctionnement pratique, facile à maîtriser. La distance de décapage est courte et l'espace d'installation La demande est peu tandis que le prétraitement du câble. Méthode de mise à la terre en utilisant le ressort de force constante pour fixer le fil de terre sans soudage ou fil de cuivre attaché, et une extrémité du sol a été comprimée avec une installation plus pratique, sûre et fiable.
Utilisation largement:
résistance à la pollution, résistance au vieillissement, bonne hydrophobe et a une excellente résistance à la corrosion, une résistance au froid et une résistance aux rayons ultraviolets, pour assurer l'utilisation des performances à long terme et stable. Particulièrement adapté à une altitude élevée, à un rhume, à l'humidité, au brouillard de sel et à de lourdes zones de pollution
Paramètres de performance principaux du matériau en caoutchouc de silicone liquide
| N ° de série | Article | Valeur | Standard de test | |
| Caoutchouc en silicone isolant | Caoutchouc en silicone conducteur | |||
| 1 | Dureté jis a | 40 ± 5 | 40 ± 5 | GB / T531 |
| 2 | Résistance à la traction MPA | ≥ 6,5 | ≥ 6,5 | GB / T528 |
| 3 | Allongement à la pause% | ≥ 650 | ≥ 650 | GB / T528 |
| 4 | Force de déchirure n / mm | ≥ 30 | ≥ 30 | GB / T529 |
| 5 | Résistivité du volume | ≥ 5,0 × 10 ^ 14 | ≤ 1,5 × 10 ^ 3 | GB / T1692 |
| 6 | Permittivité (50 MHz) | 2.8-3.5 | GB / T1693 | |
| 7 | Valeur tangente de perte diélectrique | ≤ 0,01 | GB / T1693 | |
| 8 | Antitracking | ≥ 1A3,5 | GB / T6553 | |
| 9 | Force diélectrique KV / mm | ≥ 26 | GB / T1695 | |
| 10 | Set de traction | ≤ 10% | ||
Méthode de contrôle des contraintes fiables pour les accessoires de câbles de rétractation à froid
| À l'heure actuelle, il existe deux types de modes de contrôle des contraintes tels que le cône de contrainte et le tuyau de contrainte dans les accessoires de câble d'alimentation de 35 kV et en dessous de la tension. En utilisant la méthode de cône de contrainte atténuant la concentration de stress du champ électrique, c'est la méthode la plus fiable et la plus efficace du point de vue électrique. Le cône de contrainte en coupant le bouclier d'isolation pour l'opportunité, faites sa forme en forme de trompette, améliorant la distribution du champ électrique, réduisez l'intensité du champ électrique de la surface de fracture de la couche semi-conductrice extérieure, maintenez la durée de vie du câble. Il s'agit également d'utiliser la méthode de contrôle du cône de contrainte pour homogénéiser le champ électrique dans le système de 110 kV ou une tension supérieure. Si vous choisissez la méthode du tube de contrôle des contraintes, la dispersion des matériaux est importante du tube de contrôle des contraintes, les inconvénients tels que les performances du produit ne sont pas stables et la force de maintien est faible entre les accessoires et l'isolation du câble, etc. Nous choisissons donc la fiabilité élevée du mode de contrôle du cône de contrainte. | |
Norme pour les évaluations de câbles rétractables à froid
GB11033 Exigences echniques de base de la tension nominale pas supérieure aux accessoires de câble d'alimentation de 26/35 kV.
Câble d'alimentation isolé IEC60502 et ses accessoires de tension nominale de 1 kV à 30 kV.
GB5589 Procédure d'essai des évaluations des câbles.
GB9327 Procédure d'essai de compression du conducteur de câble et de joint de connexion mécanique.
Copper de compression GB / T14315, borne en aluminium et tuyau de connexion pour les conducteurs de fil et de câble.
JB7829 La borne de type thermique intérieur et extérieur rétractable pour les câbles de puissance de tension nominale pas supérieure à 26/35 kV.
GB / T12706.4-2002 La quatrième partie du câble d'alimentation isolé et ses accessoires de tension nominale 1 kV à 30 kV: Test Exigences pour les accessoires de câble d'alimentation de la tension nominale de 6 kV à 35 kV.
JB / T 10740-2007 Câble d'alimentation isolée des évaluations de type rétractable à froid de la tension nominale 6kV (UM = 7,2kV) à 35kV (UM = 40,5kV).
JB / T 8144-1995 Exigences techniques de base pour les accessoires de câble d'alimentation de la tension nominale pas supérieure à 26/35kV.
GB311.1-1997 Coordination d'isolation pour les équipements de transmission et de transformation à haute tension.
GB / T 311.2-2002 Coordination d'isolation.
GB50150-2008 Norme de test d'acceptation pour l'équipement électrique Installation Engineering Electrical Equipment.
DL / T 620-1997 Protection de surtension et coordination d'isolation pour l'équipement électrique AC.
Plage d'applications du produit
L'application de nos produits manufacturés de série rétractable à froid: tension nominale 0,6 / 1 kV, section nominale: 10 à 630 mm2, deux cœurs, trois cœurs, quatre cœurs et cinq cœurs de câble d'alimentation isolé en polyéthylène réticulé et isolé en caoutchouc;
Tension nominale 8.7 / 10kV, 8,7 / 15kV, section nominale: 25-630 mm2;
Tension nominale 12 / 20kV, 18 / 20KV, Section nominale: 25-400 mm2;
Tension nominale 21/35KV, 26 / 35KV, Section nominale: 50-500 mm2;
Noyau unique et trois noyaux de polyéthylène réticulé isolé et
Câble d'alimentation isolé en caoutchouc.
Environnement et conditions d'application
Niveau de pollution de l'environnement: zone polluée de niveau IV;
Les propriétés telles que le niveau d'isolation, la capacité de transport du courant, la température de travail à long terme et la température de court-circuit, etc. Tous répondent aux exigences techniques des câbles de support. Largement utilisé dans les industriels de l'énergie électrique, du pétrole,
Ingénierie, mine, chemin de fer, acier, etc. Particulièrement adapté au brouillard de sel, au froid sévère, à haute humidité et aux occasions défavorables utilisent une flamme ouverte.
