JCQ-3(E)
Le moniteur de parafoudre JCQ-3E est connecté en série avec le parafoudre ci-dessous, peut être utilisé pour enregistrer le nombre de fois qu'une action de parafoudre, mais aussi par un parafoudre de milliampèremètre de dispositif de surveillance de courant de fuite à la tension de fonctionnement.Parafoudre pour 220KV et au-dessous du niveau du sol, les conditions environnementales du site avec le même parafoudre sont connectées, il ne convient pas à une pollution grave et à un lieu de choc sévère ;la feuille de soupape d'oxyde de zinc, les propriétés électriques sont grandement améliorées.
1. Convient pour l'intérieur ou l'extérieur.
2.Température ambiante(-40~+40)℃。
3.L'altitude ne dépasse pas 2000m.
4.La fréquence d'alimentation (48 ~ 62) Hz.
5. Aucun lieu de vibration sévère.
1. Principe électrique
Moniteur de parafoudre tel que plaque de soupape d'échantillonnage, silicium pont redresseur, condensateur haute tension, compteur électromagnétique, composants milliampèremètres.C'est l'utilisation du courant de décharge du parafoudre, de la plaque de soupape (résistance non linéaire) de la tension générée par le redresseur à pont de silicium, de la charge sur le condensateur, de la décharge vers le compteur électromagnétique, chaque enregistrement à la fois, pour atteindre enregistrer les temps d'action des parafoudres.
2. Ce produit utilise le boîtier en acier inoxydable de haute qualité, a une bonne protection contre la corrosion;la performance d'étanchéité est bonne, n'est pas affectée par l'environnement extérieur.L'élément interne a de bonnes propriétés anti-vieillissement, peut être applicable au fonctionnement du système d'alimentation.Le moniteur de parafoudre de type JCQ-3E utilise un affichage numérique 2 bits, l'affichage est clair, facile à observer;est propice à la fréquence à court terme par enregistrement complet de parafoudre.
Technique paramètres | 8/20μs limite supérieure en fonctionnement actuel | 8/20μs limite inférieure en fonctionnement actuel | 2ms rectangulaire actuel | 4/10μs impulsion | résiduel tension dans nominal décharge actuel |
JCQ-3E | 10KA | 50A | 1200A | 100KA | en dessous de 2.5KV |

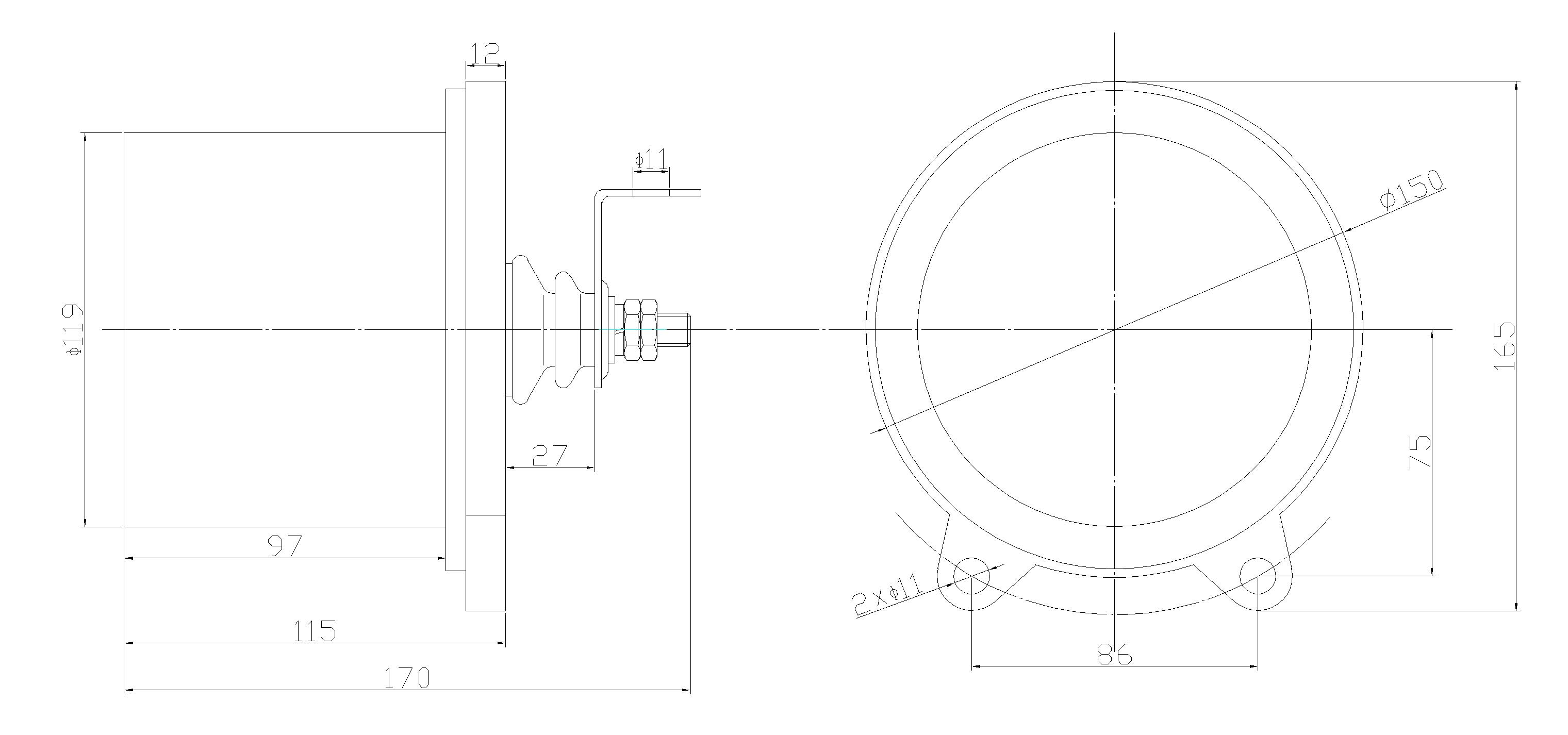

Installez un compteur en référence à son chiffre global.Le compteur doit être connecté en série entre le parafoudre et la terre, c'est-à-dire qu'il est connecté en parallèle avec les brides sur les deux bornes du socle isolant d'un parafoudre.Lorsque vous installez un comptoir, vous devez d'abord gratter la peinture sur la surface des deux trous de fixation (Φ11) qui se trouve sur la bride du comptoir afin de vous assurer qu'ils sont très bien connectés.Et puis fixez le compteur près du socle d'un parafoudre par boulon de M10x40, qui est un endroit où il est facile d'être surveillé de niveau.C'est aussi une borne de mise à la terre.Connectez ensuite l'extrémité du fil conducteur HT à la barre omnibus sur la bride supérieure du socle d'isolation d'un parafoudre à l'aide d'un boulon Ml0x30.Vérifiez le comptoir après avoir terminé l'installation et il ne doit pas être une pente claire.Vous devez bien l'ajuster en vous référant à la clause 4.2, si l'indicateur d'un compteur ne pointe pas sur '0'.Ensuite, il peut être mis en service.Vous ne devez pas perdre l'écrou M10 qui est peint en rouge et ces six boulons de M6x20 sur le socle afin d'éviter de détruire le joint.La dimension globale et la position d'installation d'un compteur sont indiquées ci-dessous.
4.1) L'utilisateur doit faire un simple expérience ponctuelle dans un compteur avant son exploitation et après son exploitation pendant un ou deux ans.
4.2) Une façon simple de tester la caractéristique de fonctionnement d'un compteur : Vous avez besoin d'un mégohmmètre pour 500V et d'un condensateur pour 600V 10μF.
Procédure de test:
Chargez d'abord le condenseur en tournant le mégohmmètre.Coupez le circuit de charge lorsqu'il charge régulièrement à condition que vous continuiez à faire tourner le mégohmmètre.Faites alors en sorte que le condensateur qui a été bien chargé décharge une fois les deux bornes de la bobine du compteur, ainsi le compteur compte une fois.Vous devriez continuer à faire l'expérience dix fois.Le compteur est bon s'il peut fonctionner normalement et de manière fiable à chaque fois.Si ce n'est pas le cas, il est possible que le compteur ne fonctionne pas ou que sa sensibilité soit plus faible, qu'il nécessite une vérification ou une réparation.
4.3) Si son indicateur ne pointe pas sur '0', vous pouvez également considérer le nombre d'origine sur le compteur comme son nombre cardinal pour le comptage, puis additionner les temps de fonctionnement totaux d'un parafoudre.
