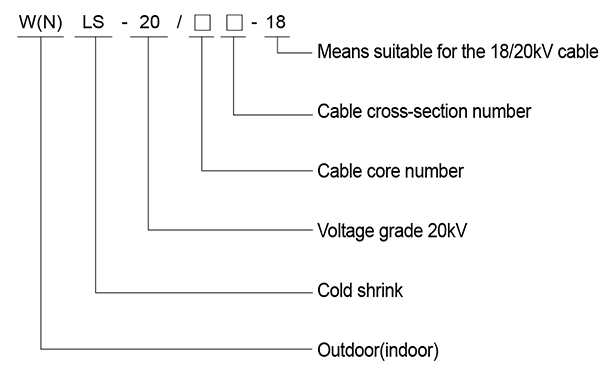

WLS-20/3*50
Technique de rétraction à froid complète :
Sans feu et outils spéciaux, tirez simplement la mèche doucement, se rétractera en fonction de sa propre élasticité, donc se fixe étroitement au câble, chaque spécification peut être appliquée à une variété de diamètre de câble, forte compatibilité avec le diamètre du câble.
Fiabilité de l'isolation :
Utilisation de caoutchouc de silicone liquide pour assurer une bonne isolation et une grande élasticité.Maintenez toujours une pression radiale constante sur le corps du câble après l'installation, le corps principal d'isolation du produit et la préforme de l'unité de contrôle des contraintes électriques dans son ensemble en usine, une faible capacité de décharge partielle, 'respirant' avec le corps du câble simultanément.
Performances stables :
Tube de support utilisant le soudage par ultrasons, pour assurer la fiabilité et la stabilité des produits, la traction permanente et le taux de déformation inférieur, améliorent la période de garantie des produits.
Étanchéité fiable :
Le corps terminal se coordonne avec le manchon de doigt de branche rétractable à froid, le tuyau d'isolation rétractable à froid et le tube de joint terminal rétractable à froid ;Les kits de joints intermédiaires adoptent une technologie d'étanchéité à trois couches pour assurer une excellente performance d'étanchéité des accessoires.
Facile à installer :
Installation simple, fonctionnement pratique, facile à maîtriser.La distance de dénudage est courte et la demande d'espace d'installation est faible pendant le prétraitement du câble.Méthode de mise à la terre en utilisant un ressort à force constante pour fixer le fil de terre sans soudure ni fil de cuivre attaché, et une extrémité du sol a été comprimée avec une borne, une installation plus pratique, sûre et fiable.
Largement utiliser :
Résistance à la pollution, résistance au vieillissement, bon hydrophobe et excellente résistance à la corrosion, résistance au froid et résistance aux rayons ultraviolets, pour assurer une utilisation stable et à long terme.Particulièrement adapté aux zones de haute altitude, froides, humides, à brouillard salin et à forte pollution
Principaux paramètres de performance du matériau en caoutchouc de silicone liquide
| Numéro de série. | Article | Valeur | Norme d'essai | |
| Caoutchouc de silicone isolant | Caoutchouc de silicone conducteur | |||
| 1 | Dureté JIS A | 40±5 | 40±5 | GB/T531 |
| 2 | Résistance à la traction Mpa | ≥ 6,5 | ≥ 6,5 | GB/T528 |
| 3 | Allongement à la rupture % | ≥ 650 | ≥ 650 | GB/T528 |
| 4 | Résistance à la déchirure N/mm | ≥ 30 | ≥ 30 | GB/T529 |
| 5 | Résistivité volumique | ≥ 5,0×10^14 | ≤ 1,5×10^3 | GB/T1692 |
| 6 | Permittivité (50MHZ) | 2.8-3.5 | GB/T1693 | |
| 7 | Valeur tangente de perte diélectrique | ≤ 0,01 | GB/T1693 | |
| 8 | Anti-pistage | ≥ 1A3.5 | GB/T6553 | |
| 9 | Rigidité diélectrique KV/mm | ≥ 26 | GB/T1695 | |
| 10 | Jeu de traction | ≤ 10% | ||
Méthode fiable de contrôle des contraintes pour les accessoires de câbles rétractables à froid
| À l'heure actuelle, il existe deux types de modes de contrôle de contrainte tels que le cône de contrainte et le tuyau de contrainte dans les accessoires de câble d'alimentation de 35 kV et en dessous de la tension.L'utilisation de la méthode du cône de contrainte atténue la concentration de contrainte du champ électrique, c'est la méthode la plus fiable et la plus efficace du point de vue électrique. Cône de contrainte en coupant le blindage isolant pour l'étaler, donner sa forme en forme de trompette, améliorer la distribution du champ électrique, réduire l'intensité du champ électrique de la surface de fracture de la couche semi-conductrice extérieure, maintenir la durée de vie du câble.Il s'agit également d'utiliser la méthode de contrôle du cône de contrainte pour homogénéiser le champ électrique dans le système de tension de 110 kV ou plus. Si vous choisissez la méthode du tube de contrôle des contraintes, la dispersion du matériau est importante par rapport au tube de contrôle des contraintes, des inconvénients tels que les performances du produit ne sont pas stables et la force de maintien est faible entre les accessoires et l'isolation du câble, etc. Nous choisissons donc la haute fiabilité de mode de contrôle du cône de contrainte. |  |
Norme pour les évaluations de câbles rétractables à froid
GB11033 Exigences techniques de base de tension nominale non supérieure à 26/35 kV accessoires de câble d'alimentation.
Câble d'alimentation isolé IEC60502 et ses accessoires de tension nominale de 1 kV à 30 kV.
GB5589 Procédure de test des évaluations de câbles.
GB9327 Procédure d'essai de la compression du conducteur du câble et du joint de connexion mécanique.
GB/T14315 Cuivre à compression, borne en aluminium et tuyau de raccordement pour conducteurs de fils et de câbles.
JB7829Le terminal de type thermorétractable intérieur et extérieur pour les câbles d'alimentation de tension nominale ne dépassant pas 26/35 KV.
GB/T12706.4-2002 la quatrième partie du câble d'alimentation isolé et ses accessoires de tension nominale de 1 kV à 30 kV : exigences de test pour les accessoires de câble d'alimentation de tension nominale de 6 kV à 35 KV.
JB/T 10740-2007 Évaluations de type rétractable à froid de câbles d'alimentation isolés de tension nominale 6kV (Um=7.2KV) à 35kV (Um=40.5KV).
JB/T 8144-1995 Exigences techniques de base pour les accessoires de câble d'alimentation de tension nominale non supérieure à 26/35KV.
GB311.1-1997 Coordination de l'isolement des équipements de transmission et de transformation à haute tension.
GB/T 311.2-2002 Coordination de l'isolation.
GB50150-2008 Norme de test d'acceptation pour les équipements électriques d'ingénierie d'installation d'équipements électriques.
DL/T 620-1997 Protection contre les surtensions et coordination de l'isolement des équipements électriques à courant alternatif.
Domaine d'application du produit
L'application de nos produits fabriqués en série rétractable à froid :Tension nominale 0,6/1 kV, section nominale : 10-630 mm2 monoconducteur, deux conducteurs, trois conducteurs, quatre conducteurs et cinq conducteurs de câble d'alimentation isolé en polyéthylène réticulé et isolé en caoutchouc ;
Tension nominale 8,7/10KV, 8,7/15KV, section nominale : 25-630 mm2 ;
Tension nominale 12/20KV, 18/20KV, section nominale : 25-400 mm2 ;
Tension nominale 21/35KV, 26/35KV, section nominale : 50-500 mm2 ;
Un noyau et trois noyaux de polyéthylène réticulé isolés et
câble d'alimentation isolé en caoutchouc.
Environnement et conditions d'application
Niveau de pollution de l'environnement : zone polluée de niveau IV ;
Les propriétés telles que le niveau d'isolation, la capacité de transport de courant, la température de fonctionnement à long terme et la température de court-circuit, etc. répondent toutes aux exigences techniques des câbles de support.Largement utilisé dans les industriels de l'énergie électrique, du pétrole, de la chimie
ingénierie, mine, chemin de fer, acier, etc. particulièrement adapté au brouillard salin, au froid intense, à l'humidité élevée et aux occasions défavorables à utiliser une flamme nue.
