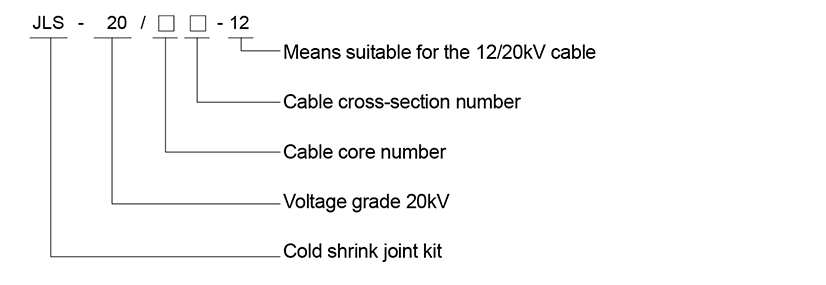

JLS-20/3 * 50-12
Technique de rétrécissement à froid complet:
Sans travaux d'incendie et des outils spéciaux, tirez simplement la mèche doucement, se rétractera sur sa propre élasticité, se fixe donc au câble de près, chaque spécification peut être appliquée à une variété de diamètre du câble, une compatibilité forte avec le diamètre du câble.
Fiabilité de l'isolation:
En utilisant du caoutchouc de silicone liquide pour assurer une bonne isolation et une élasticité élevée. Toujours maintenir une pression radiale constante sur le corps du câble après l'installation, le corps principal de l'isolation du produit et de l'unité de contrôle de la contrainte électrique Préformes dans son ensemble en usine, peu de capacité de décharge partielle, \"respiration \" avec corps de câble simultanément.
Performance stable:
Tube de soutien à l'aide de soudage ultrasonique, afin de garantir la fiabilité et la stabilité des produits, de la traction permanente et du taux de déformation inférieur, améliorez la période de garantie des produits.
Scellement fiable:
Coordonnée corporelle de terminal avec une manche à doigts de branche de rétraction froide, tuyau d'isolation rétractable à froid et tube de joint de terminal rétrécissant froid; Les kits de joints intermédiaires adoptent avec trois couches de technologie d'étanchéité imperméable, afin d'assurer une excellente performance d'humidité des accessoires.
Facile à installer:
Installation simple, fonctionnement pratique, facile à maîtriser. La distance de stripping est courte et la demande de l'espace d'installation est peu de prétraitement de câble. Méthode de mise à la terre En utilisant un ressort de force constante pour fixer le fil de terre sans soudage ni fil de cuivre attaché, et une extrémité du sol a été comprimée avec la borne, une installation plus pratique, sûre et fiable.
Utilisez largement:
La résistance à la pollution, la résistance au vieillissement, le bon hydrophobe et ont une excellente résistance à la corrosion, une résistance au froid et une résistance aux rayons ultraviolets, afin de garantir l'utilisation de la performance à long terme et stable. Particulièrement approprié pour les zones de haute altitude, froide, humide, brouillard de sel et de lourdes zones de pollution
Paramètres de performance principaux du matériau de caoutchouc de silicone liquide
| Numéro de série. | Article | Valeur | Standard de test | |
| Caoutchouc de silicone isolant | Caoutchouc de silicone conducteur | |||
| 1 | Dureté Jis A | 40 ± 5 | 40 ± 5 | Gb / t531 |
| 2 | TENSILE FORCE MPA | ≥ 6.5 | ≥ 6.5 | Gb / t528 |
| 3 | Allongement à la rupture % | ≥ 650 | ≥ 650 | Gb / t528 |
| 4 | Force de déchirure N / mm | ≥ 30 | ≥ 30 | Gb / t529 |
| 5 | Résistivité du volume | ≥ 5.0 × 10 ^ 14 | ≤ 1,5 × 10 ^ 3 | GB / T1692 |
| 6 | Permittivité (50 MHz) | 2.8-3.5 | Gb / t1693 | |
| 7 | Valeur tangente de perte diélectrique | ≤ 0,01 | Gb / t1693 | |
| 8 | Anti-suivi | ≥ 1A3.5 | GB / T6553 | |
| 9 | Force diélectrique KV / mm | ≥ 26 | GB / T1695 | |
| 10 | Set de traction | ≤ 10% | ||
Méthode de contrôle de contrainte fiable pour accessoires de câble rétrécissant froid
| À l'heure actuelle, il existe deux types de modes de contrôle de la contrainte telles que le cône de contrainte et le tuyau de contrainte dans les accessoires de câble d'alimentation de 35 kV et en dessous de la tension. L'utilisation de la méthode de contrainte corne atténue la concentration de contrainte du champ électrique, c'est la méthode la plus fiable et la plus efficace du point de vue électrique. Stress ConEe en coupant le bouclier d'isolation pour une impulsion en forme de trompette, amélioré la distribution du champ électrique, réduisez l'intensité de champ électrique de la surface de fracture de la couche semi-conductrice extérieure, maintenez la durée de vie du câble. Il est également d'utiliser la méthode de contrôle des cônes de stress pour homogénéiser le champ électrique dans le système de 110 kV ou une tension supérieure. Si vous choisissez la méthode du tube de contrôle de la contrainte, la dispersion du matériau est grande du tube de commande de contrainte, des inconvénients tels que la performance du produit n'est pas stable et la force de maintien est petite entre les accessoires et l'isolation des câbles, etc. Nous choisissons donc la fiabilité élevée de Mode de contrôle des cônes de stress. |  |
Standard pour les évaluations de câble de rétraction froide
GB11033 EXIGENCES ECHNIQUES DE BASICE DE TENSION NOTE N'EST PLUS DE 26/35 KV Accessoires de câble d'alimentation.
Câble d'alimentation isolé IEC60502 et ses accessoires de tension nominale de 1 kv à 30 kV.
GB5589 Procédure de test des évaluations de câbles.
GB9327 Procédure de test de la compression de conducteur de câble et du joint de connexion mécanique.
GB / T14315 Cuivre de compression, borne en aluminium et tuyau de raccordement pour conducteurs de fil et de câble.
JB7829La borne de type thermorétractable intérieure et extérieure pour câbles d'alimentation de tension nominale non supérieure à 26/35 kV.
GB / T12706.4-2002 La quatrième partie du câble d'alimentation isolée et ses accessoires de tension nominée 1 kv à 30 kV: exigences de test pour les accessoires de câble d'alimentation de la tension nominale 6 kV à 35 kV.
JB / T 10740-2007 Câble d'alimentation isolé Type de tension à froid de la tension nominale 6kv (um = 7,2 kv) à 35kv (um = 40.5kv).
JB / T 8144-1995 Exigences techniques de base pour les accessoires de câble d'alimentation de la tension nominale non supérieure à 26 / 35kv.
GB311.1-1997 Coordination d'isolation pour les équipements de transmission et de transformation haute tension.
GB / T 311.2-2002 Coordination d'isolation.
GB50150-2008 Standard de test d'acceptation pour équipement électrique Engineering Équipement électrique.
DL / T 620-1997 Coordination de la protection contre les surtensions et de l'isolation pour les équipements électriques AC.

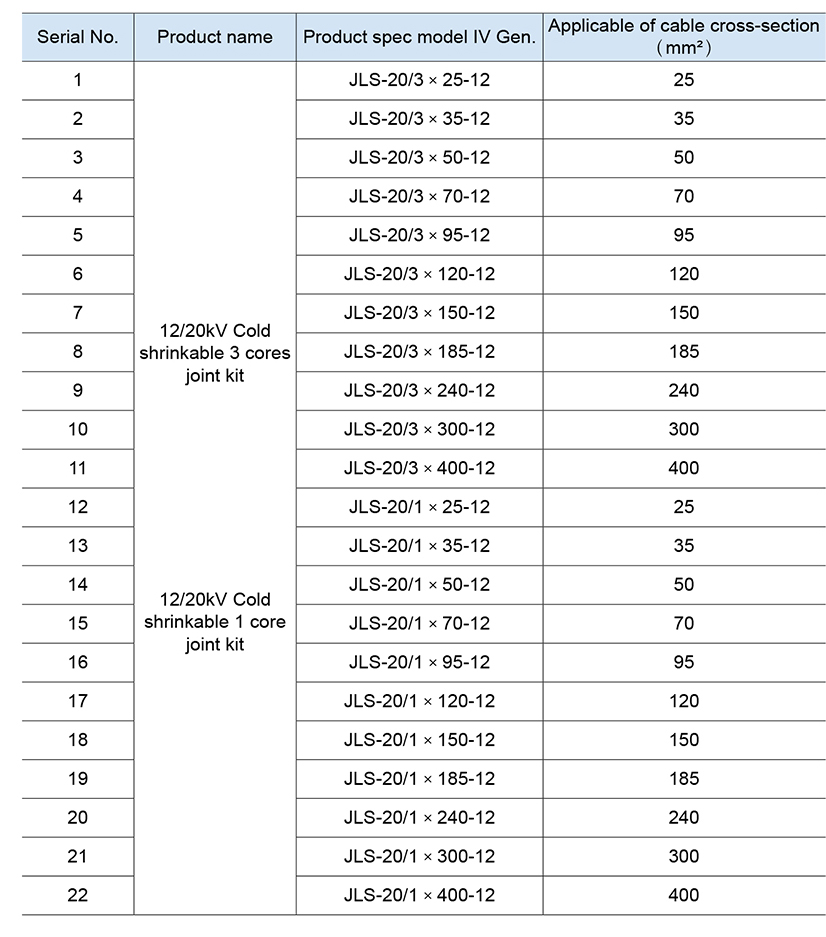

Gamme d'applications de produit
L'application de nos produits de série rétractable froide fabriqués: tension nominale 0,6 / 1 kV, section nominale: 10-630 mm2 Noyau unique, deux noyaux, trois noyaux, quatre cœurs et cinq noyaux de câble d'alimentation isolé et isolé en caoutchouc de polyéthylène réticulé;
Tension nominale 8,7 / 10kv, 8,7 / 15kv, section nominale: 25-630 mm2;
Tension nominale 12/20KV, 18 / 20kv, section nominale: 25-400 mm2;
Tension nominale 21 / 35kv, 26 / 35kv, section nominale: 50-500 mm2;
Noyau unique et trois noyaux de polyéthylène réticulé isolé et
Câble d'alimentation isolé en caoutchouc.
Environnement et conditions d'application
Niveau de pollution de l'environnement: zone IV de niveau IV;
Les propriétés telles que le niveau d'isolation, la capacité de charge de courant, la température de travail à long terme et la température de court-circuit, etc. Tous répondent aux exigences techniques des câbles de support. Largement utilisé dans les industries de l'énergie électrique, du pétrole, des produits chimiques
Engineering, mien, ferroviaire, acier, etc. Convient particulièrement à la brouillard salée, au froid violent, à hauteur élevée et à chaud humide, et les occasions défavorables utilisent une flamme ouverte.
