En génie électrique , un sectionneur , un interrupteur de déconnexion ou un interrupteur d'isolement est utilisé pour garantir qu'un circuit électrique est complètement hors tension pour le service ou la maintenance.Ils ne sont utilisés que pour couper le circuit et se trouvent souvent dans la distribution électrique et les sous-stations, où les machines doivent avoir leur source d'alimentation motrice retirée pour un réglage ou une réparation.Les sectionneurs peuvent être manuels ou motorisés et peuvent être associés à un interrupteur de mise à la terre pour mettre à la terre la partie qui a été isolée du système pour assurer la sécurité de l'équipement et du personnel qui y travaille. Les interrupteurs d'isolement haute tension sont utilisés dans les sous-stations électriques pour permettent d'isoler des appareils tels que des disjoncteurs, des transformateurs et des lignes de transmission, pour l'entretien.Le sectionneur n'est généralement pas destiné au contrôle normal du circuit, mais uniquement à l'isolation de sécurité.Contrairement aux interrupteurs de charge et aux disjoncteurs, les sectionneurs ne disposent pas d'un mécanisme de suppression des arcs électriques, qui se produit lorsque des conducteurs transportant des courants élevés sont électriquement interrompus.Il s'agit donc d'appareils à vide, à très faible pouvoir de coupure, destinés à n'être ouverts qu'après interruption du courant par un autre appareil de commande.
GW1-36
HAIVOL
Résumé
GW1-12 (36) / 630-20 (25) interrupteur de déconnexion haute tension AC extérieur (interrupteur de déconnexion pour court) est utilisé pour ouvrir et fermer le circuit avec tension mais sans charge 50/60 Hz, système d'alimentation 12 (36) kV, Le type anti-pollution peut être utilisé dans la zone de pollution grave.Tringlerie tripolaire, bonne performance synchrone.
Conditions ambiantes
Altitude : ≤3000m ;
Température ambiante : -30℃ ~+40℃ ;
Vitesse du vent : ≤35 m/s ;
Pollution de l'air : IV ;
Intensité de tremblement de terre : degré ≤8 ;
Épaisseur de la glace : ≤10 mm.

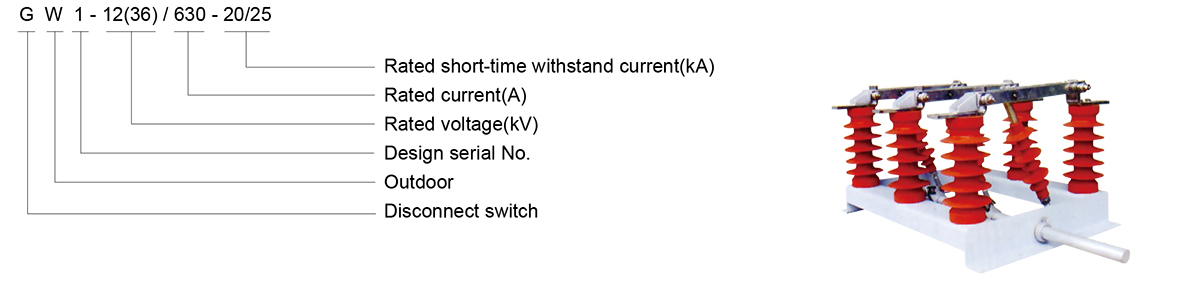

Modèle
Caractéristique structurelle
Ce sectionneur se compose d'un cadre, d'un isolant de fonctionnement, d'un contacteur statique, d'une lame, d'un mécanisme à ressort de tringlerie, etc.
Cadre : plaque de blindage pliée de 5 mm, il y a des trous sur le cadre pour fixer l'isolateur de poteau.
Isolateur de poteau et de fonctionnement: adoptez ZS-12, isolateur de poteau matraqué extérieur de la série 36, la mini charge de flexion résistante est de 4000N.
Contacteur statique : il est réalisé en cuivre violet et fixé sur un isolateur de poteau.
Lame : elle est en cuivre violet rectangulaire, il y a un ressort de pression pour ajuster la presse.
L'interrupteur vertical ou horizontal installé en extérieur avec mécanisme CS□.

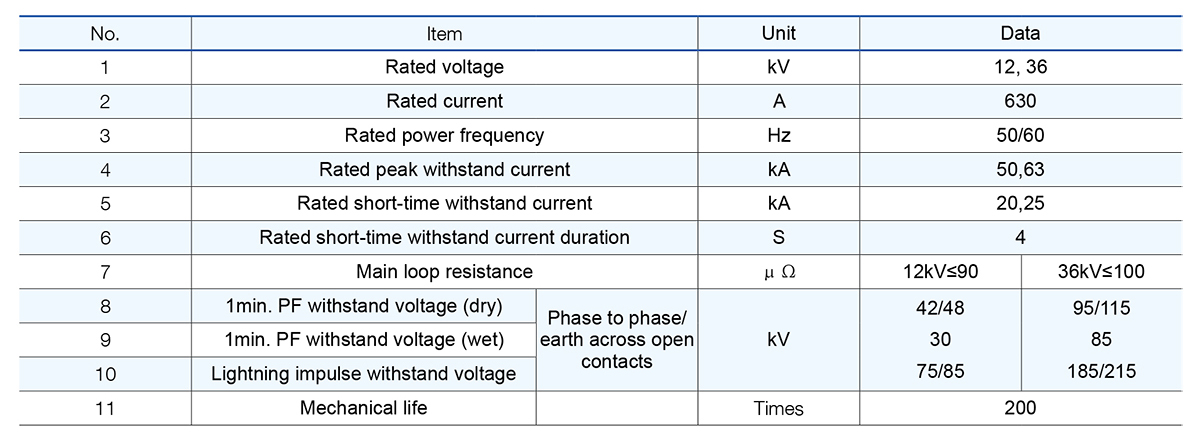

Spécifications techniques

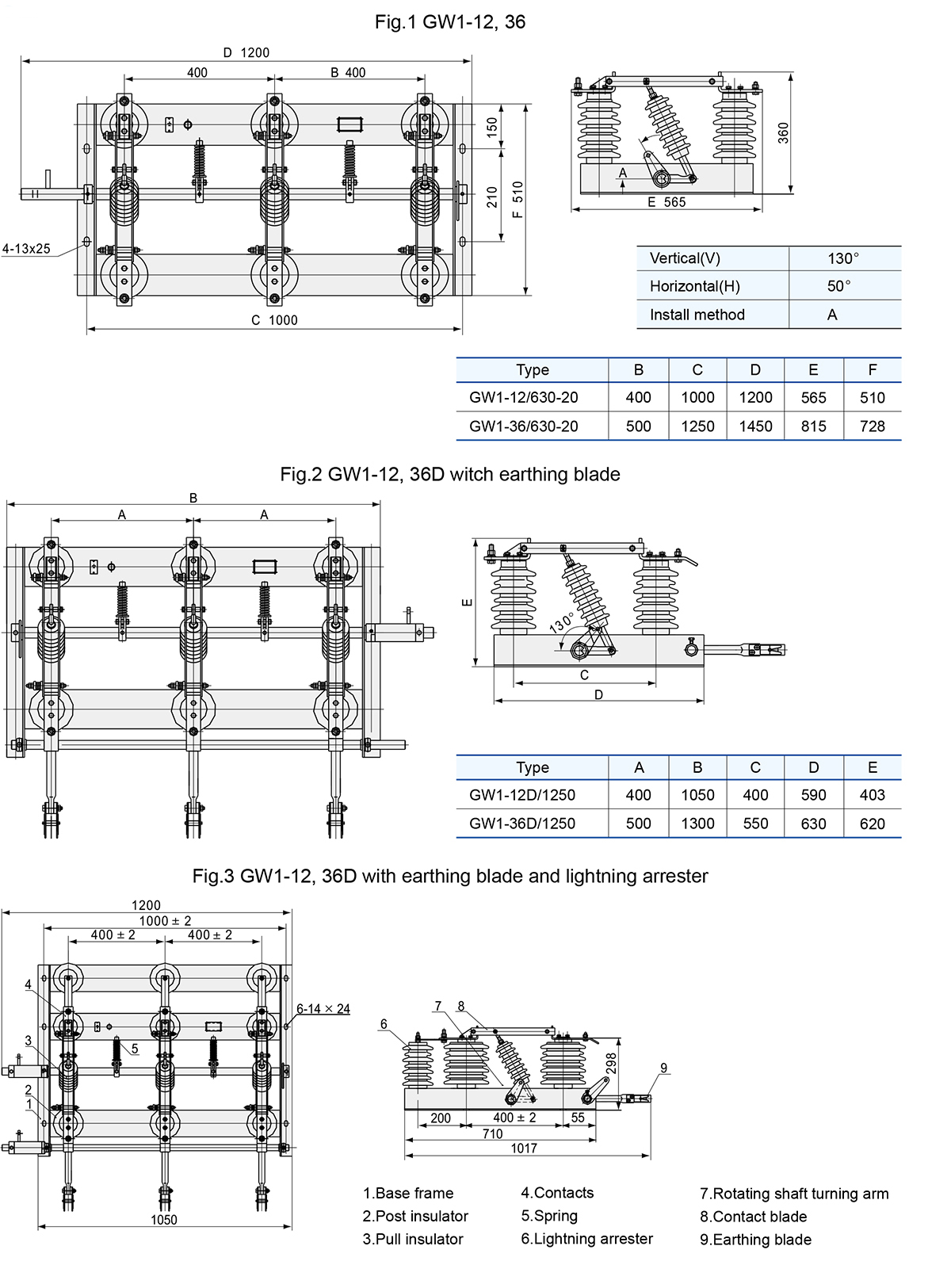

Cote de contour
