GWR-12/36 extérieure AC. Le commutateur de déconnexion de type fusé haute tension (interrupteur de déconnexion pendant court) est utilisé dans le système d'alimentation électrique avec une fréquence nominale 50/60Hz, une tension nominale 12 / 36kv. Son principal pour la fabrication ou la rupture de circuit sous tension d'alimentation en ligne dans des équipements de système de distribution haute tension extérieurs. Selon un interrupteur de déconnexion de type anti-pollution, est particulièrement utilisé dans une zone grave polluée. Il est conforme aux normes IEC62271-103: commutateurs haute tension.
Conditions ambiantes
Altitude: ≤1000m;
Température ambiante: + 50 ℃ -30;
Vitesse du vent: ≤35m / s;
Intensité du séisme: ≤8 degrés;
Pollution atmosphérique: IV;
Épaisseur de la glace: ≤10mm;
Les occasions applicables d'un commutateur de type normal ne doivent être exemptes d'agradation de la chimie, de poussière et d'autres choses volatiles et caustiques.

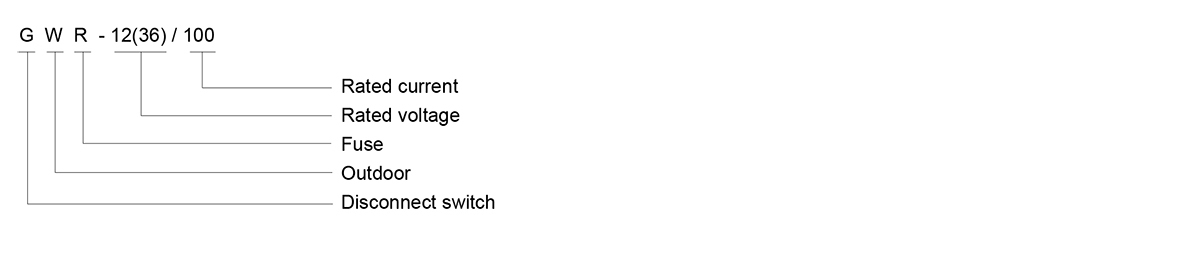

Modèle
Caractéristique de la structure
Le commutateur de déconnexion est composé de composants de fusible, d'isolants de cadre et de fonctionnement, contact fixe, lame de contact et mécanisme de ressort de liaison.
Assemblage de fusible de découpe: se combine principalement avec du contact supérieur, le contact mobile et fixe, la bague d'éteignement arc, l'isolant et les pièces de support de montage, lors du travail normal, le fusible reliant le joint mobile de l'arc éteignant la bague avec un contacteur mobile, l'arc éteignez la bague position fermée sous la pression du contacteur fixe.
Cadre: la base est pliée à partir d'une tôle d'acier, axe avec croix à bras de tirage à travers le centre de cadre. Les trous percés sur la base sont utilisés pour la fixation de l'isolant post.
Isolateur de poste et d'exploitation: isolant postal anti-érode.
Contacteur fixe: Lame de contact en plaque de cuivre rouge, fixée sur l'isolant postal et l'extrémité plane de niveau prolongée en fonction du fil de connexion et de la boucle de la courbe connectée les deux côtés fiables avec la lame de contact.
Lame de contact: il est composé de deux plaques de cuivre rouge rectangle, les deux extrémités de la lame de contact fixée avec un ressort en spirale pour régler la pression de contact.
Le commutateur peut être utilisé combiné avec le montage vertical de mécanisme CS sur des pôles électriques doubles extérieurs.
Spécifications techniques

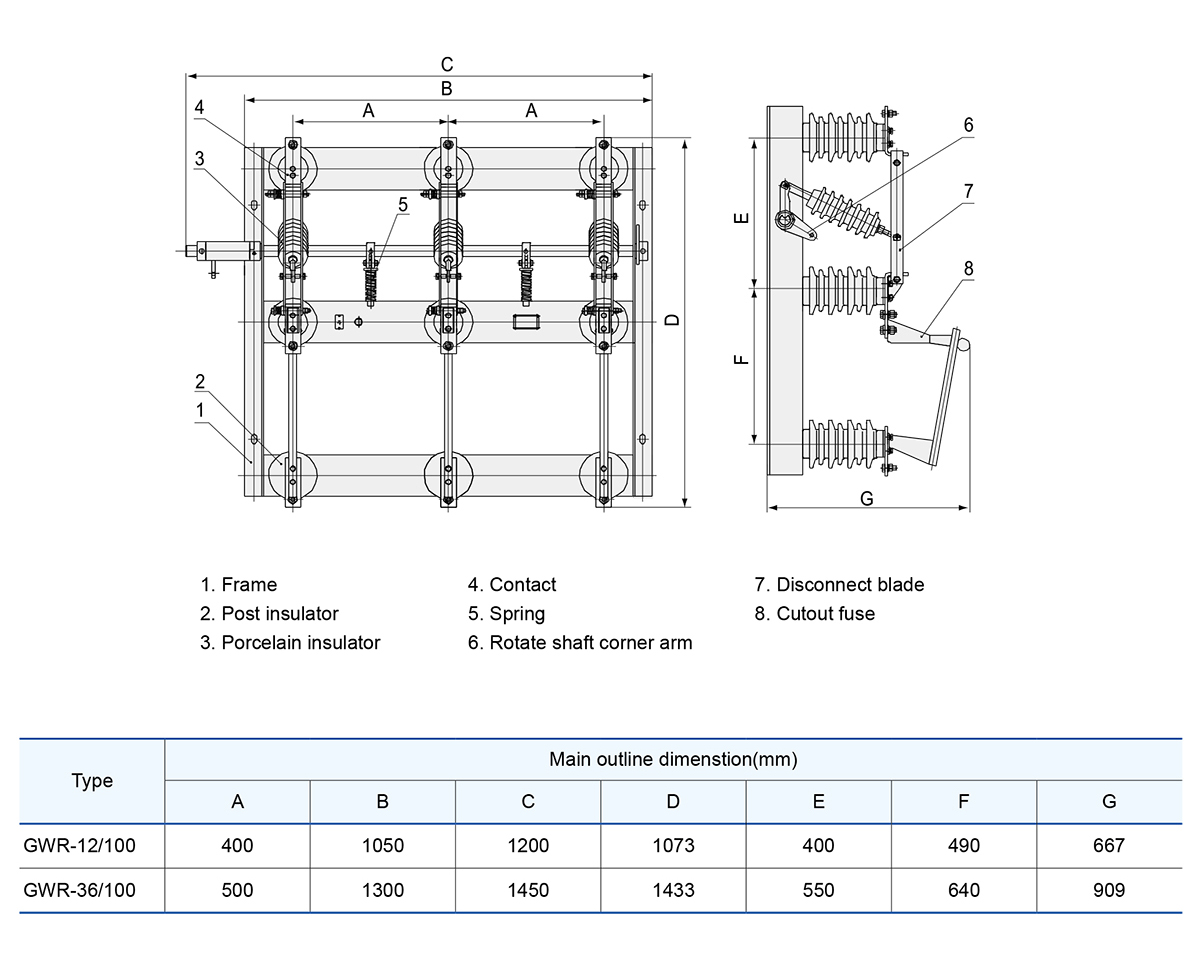

Dimension de contour
