165A Disjoncteur de circuit monté sur poteau basse tension adapté aux déséquilibres de charge significatifs

La protection et la gestion des transformateurs MV / LV dans les zones rurales nécessitent l'utilisation de déséquilibres spécifiques de circuits adaptés à des déséquilibres tosignes et garantisse ainsi une utilisation complète de l'énergie même dans des conditions déséquilibrées. Ces dispositifs (4 pôles, dont trois sont protégés) utilisent une technologie de rupture d'air avec des chambres avec des cloisons en métal pour couper l'arc. Disjoncteur de circuit monté à basse tension D165T - D265T avec une unité de déclenchement numérique.

État de disponibilité:



enquête Ajouter au panier

Modèle:
D165t

Description du produit

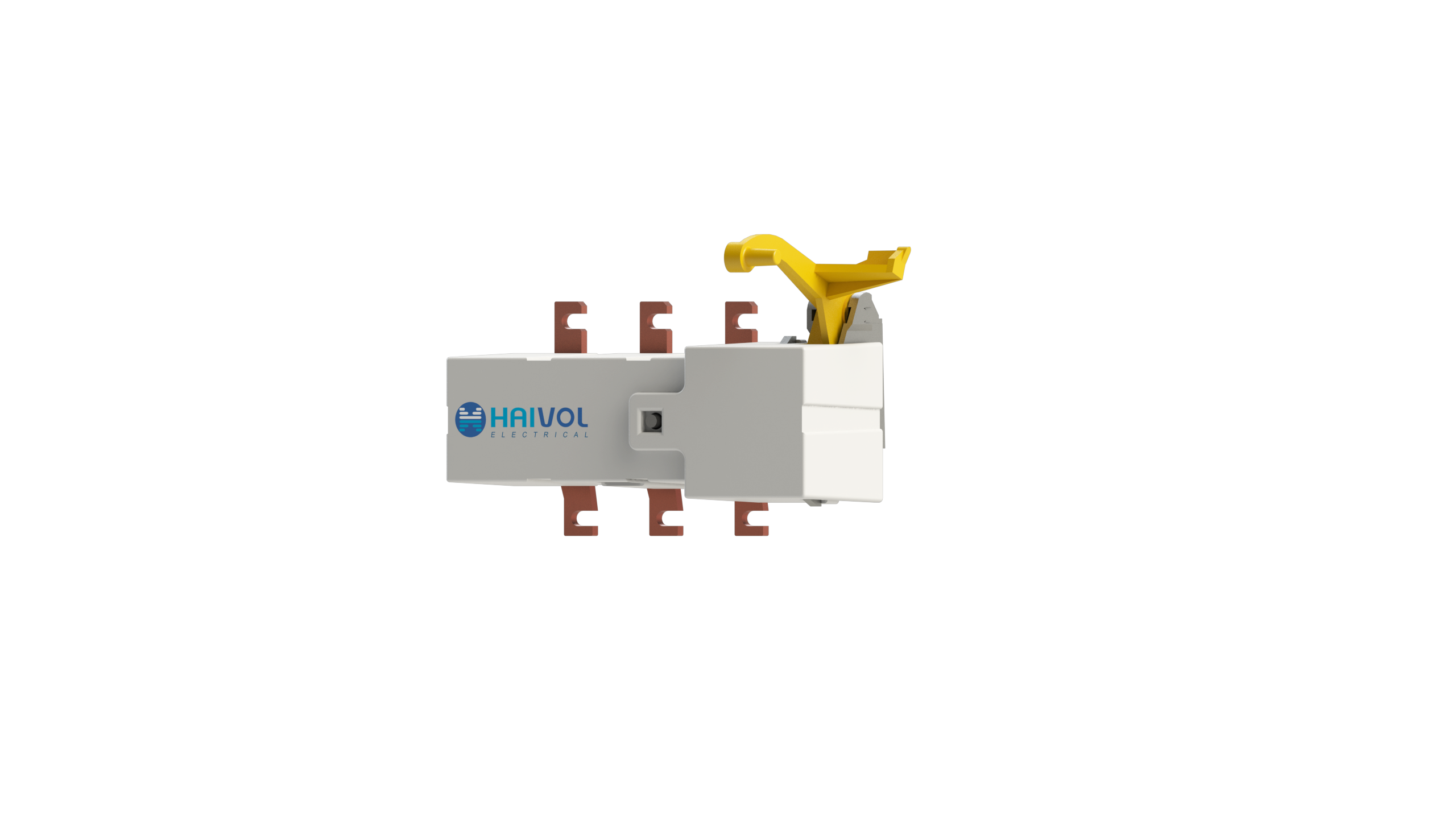

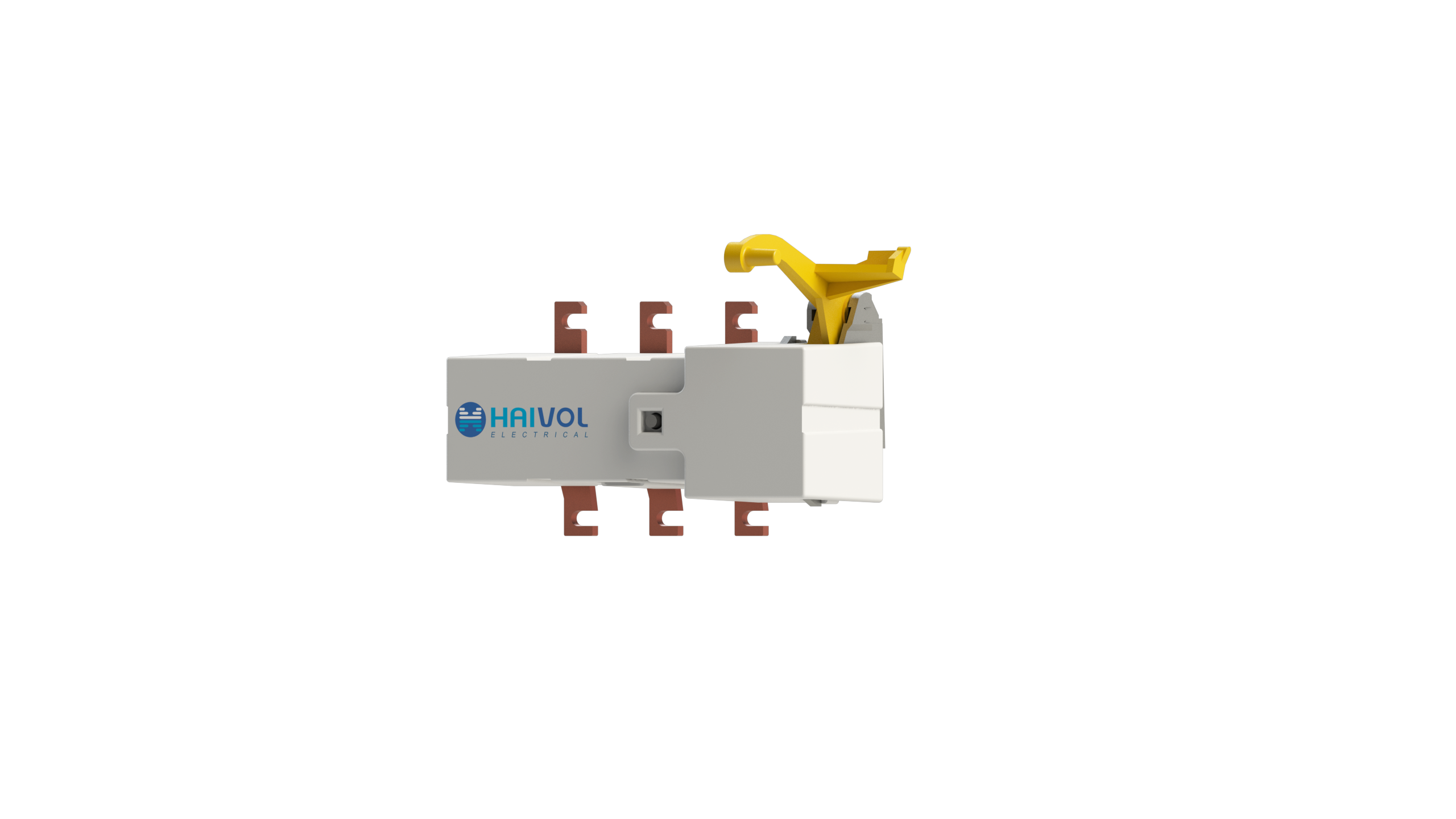

D165T - D265T

Il s'agit d'une nouvelle génération de disjoncteur monté sur le pôle LV développé par Haivo Electric conformément au marché français.
Ce produit utilise l'air comme milieu isolant et adopte une structure d'extinction de contact et d'arc de grille.
De plus, ce produit utilise une unité de déclenchement numérique intégrée en conjonction avec un indicateur de charge pour atteindre le temps de fonctionnement conforme à la norme HN63-S11 et à la fonction de déclenchement de surcharge cumulative.
Les utilisateurs peuvent ajuster l'unité de déclenchement numérique intégrée selon les besoins, avec trois cotes d'alimentation disponibles: 50KVA, 100KVA et 160KVA.
Le pointeur externe de l'indicateur de charge sert à deux fins: affichage de l'état de charge et permettant aux utilisateurs de le faire pivoter pour définir le temps de voyage cumulatif requis. Cette fonction d'ajustement du pointeur utilise un ajustement sans étape, ce qui s'accompagne d'une plus grande commodité opérationnelle.
Les utilisateurs peuvent appliquer des cadenas à la poignée de fonctionnement au niveau du sol pour empêcher le personnel non autorisé de faire fonctionner l'équipement, garantissant ainsi la sécurité de l'alimentation électrique.

Disjoncteur de pôle LV / unité de déclenchement numérique
La protection et la gestion des transformateurs MV / LV dans un environnement rural nécessitent des disjoncteurs spécifiques compatibles avec des différences de charge significatives, garantissant ainsi une exploitation complète de la puissance installée, même en fonctionnement déséquilibré.

Document non contractuel - Manuel N2005985D

Disjoncteur de circuit à 1 poteau avec unité de déclenchement numérique

	disjoncteurs
	D165t	D265T
Référentiel	NH63-S-11	NH63-S-11
Évaluation de la tension Évaluation du courant	440v 165a	440v 265a
Puissance de fermeture de puissance	4000A 6800A	6400A 11700A
Nombre de pôles Nombre de sorties	4 1 sortie	4 2 sorties
Sections de câble	25/70 mm * 2	50/150 mm * 2
Tension de panne • Pulse / Terre • À 50 Hz • Entre les pôles	20kV 10kV 4KV	20kV 10kV 4KV
Système de contrôle	Manuel	Manuel
Installation	en poste	en poste

Description
Unité de disjoncteur
Ces unités (4 Polonais 3 sont protégées) coupées dans l'air avec des chambres de partition en métal pour briser l'arc.
Lorsque le disjoncteur est ouvert, un contact établit un lien électrique entre le transformateur neutre et la terre structurelle de la station.

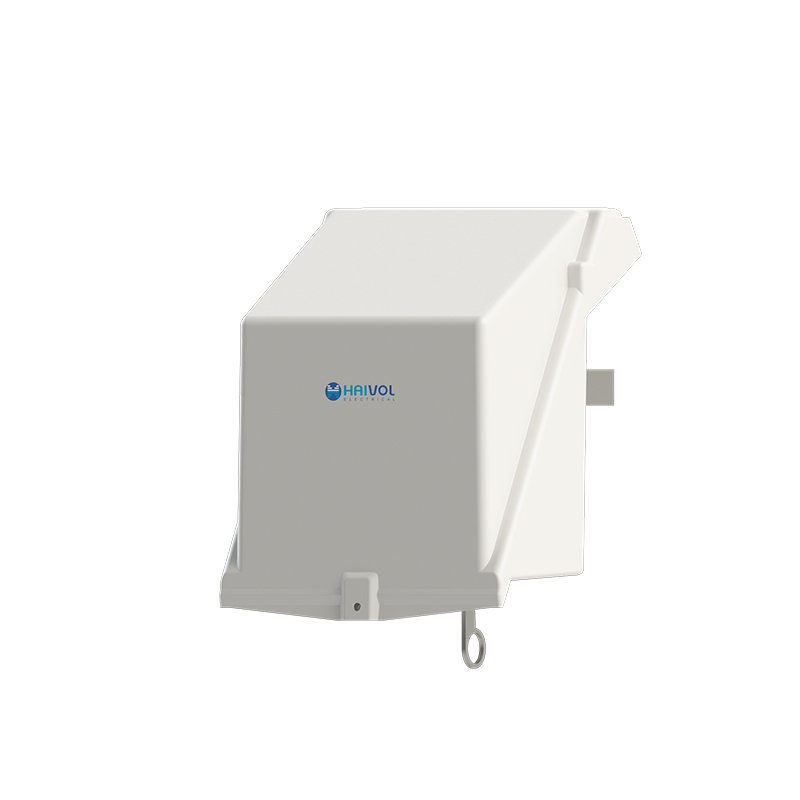

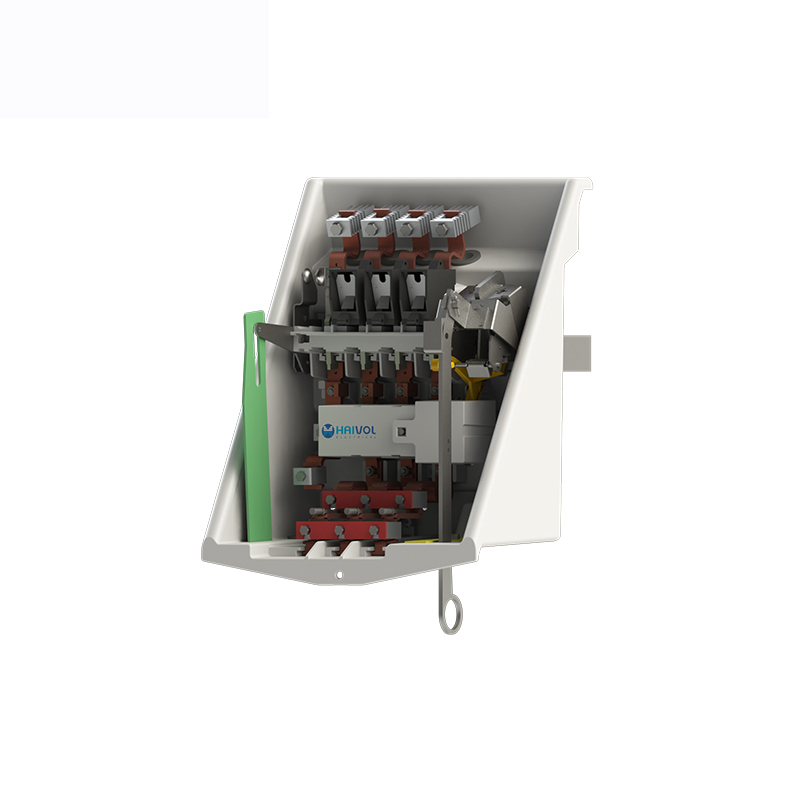

Le disjoncteur est installé dans un boîtier GRP résistant aux intempéries.
2 - Temps de déclenchement de l'unité numérique

	P = 50kva			P = 100kva			Temps de voyage		P = 160kva			Temps de voyage
	U = 440v			U = 440v					U = 440v
	I = 72,2a			I = 144,3a					I = 231a
	Currant dans chaque phase (en a)			Currant dans chaque phase (en a)					Currant dans chaque phase (en a)
	1	2	3	1	2	3	Min	Max	1	2	3	Min	Max
Température = + 20ºC
Charge initiale	48	48	48	96	96	96			155	155	155
Surcharge équilibrée de Triphase	85 100 160 950 2000 58 58 58 0	85 100 160 950 2000 58 58 58 0	85 100 160 950 2000 120 160 220 950	170 200 320 1900 4000 116 116 116 0	170 200 320 1900 4000 116 116 116 0	170 200 320 1900 4000 240 320 440 1900	1H35 25mn 30S 0,02S 0,02S 1H50 15MN 30S 0,02S	1H10 6mn 0,2S 0,05S 50mN 7MN 0,2S	280 320 500 3000 5640 6400 185 185 185 0	280 320 500 3000 5640 6400 185 185 185 0	280 320 500 3000 5640 6400 400 500 700 3000	55 mn 26mn 30S 0,02S 0,015S 0,015S 32MN 11mN 30S 0,02S	1H10 7mn 30S 0,1S 0,025S 0,02S 33MN 4MN 0,1S
Température = -25ºC
Charge initiale	76	76	76	152	152	152			240	240	240
Surcharge équilibrée de Triphase	110 130 190 87 87 87	110 130 190 87 87 87	110 130 190 130 130 130	220 260 380 174 174 174	220 260 380 174 174 174	220 260 380 260 360 480	1h 14mn 30S 2H15 10mn 30s	44mn 5mn 30mn 6mn	350 420 600 280 280 280	350 420 600 280 280 280	350 420 600 420 560 760	1h 14mn 30S 2H15 13mn 40S	45mn 5mn 48mn 5mn40s
Température = + 50ºC
Charge initiale	25	25	25	50	50	50			80	80	80
Surcharge équilibrée de Triphase	70 90 160 48 48 48	70 90 160 48 48 48	70 90 160 100 130 200	140 180 320 96 96 96	140 180 320 96 96 96	140 180 320 200 260 400	1h30 20mn 45S 1h 15mn 30s	1h07 5mn 1h 7mn	231 300 500 155 155 155	231 300 500 155 155 155	231 300 500 320 420 650	1H5 17mn 35S 1H 15MN 30S	1h05 5mn 40S 1h 7mn

Selon HN 63-S-11 + Valeurs corrigées (en gras) pour correspondre à la sélectivité des fusibles TPC.
Unité de déclenchement numérique
L'unité de déclenchement numérique protège les trois notes du transformateur post-monté (50 kVA, 100 kVA et 160 kVA), qu'il s'agisse d'un transformateur conventionnel (pas de protection interne) ou d'un nouveau transformateur avec protection (TPC).
La cote de protection du transformateur est définie par un sélecteur.
Le micro-contrôleur évalue la température du transformateur en temps réel, en fonction des courants dans les trois phases et de la température ambiante externe. Cette température ambiante est calculée sur la base de la sonde et d'un modèle mathématique qui est également fonction des courants triphasés.

Ambiant de travail

2 (1)

Température: -40 ° C ~ + 70 ° C
Humidité: 100%
d'altitude: ≤ 2000
m de vent: ≤40m / s • H

Remarque: Pas de feu, pas de risques d'explosion, pas de c.rrosion chimique et de vibration sévère récurrente.

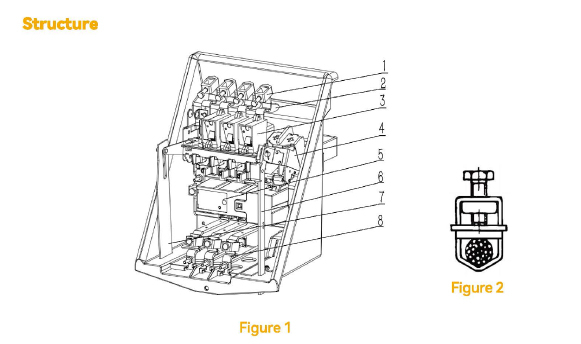

1B651F

1. LIVENCE PRINCE DE Câble

2. Trou de câblage prochain
3. Grille de chute ARC
4. Mécanisme d'opération
5. Unité de déclenchement numérique
6. indicateur de téléchargement Indication
7. Indicateur de
position 8. Poignée de l'opération

1. Les utilisateurs de serre de câblage
incontournable peuvent connecter les sources d'alimentation de transformateur 1 à basse tension ou une autre rupture à quatre phases (3P + N) comme alimentation de rementi pour ce circuit. De plus, sa conception unique élimine la nécessité pour les utilisateurs de serrer les pattes avant la connexion (comme indiqué sur la figure 2).
De plus, les pinces de câblage en dessous servent de séquence sortante et de phase doivent être assurées pendant la connexion.
2. Les utilisateurs de trou de câblage entrant
peuvent insérer des câbles dans le disjoncteur à cet endroit. Semblable au point 1, sa section inférieure est conçue pour les connexions sortantes.
3. Grille de goulotte d'arc
Cette grille est conçue pour éteindre les arcs pendant le fonctionnement du disjoncteur. Les utilisateurs peuvent remplacer ce composant en fonction de la condition actuelle de la grille.
4. Mécanisme de fonctionnement
Cette zone abrite le mécanisme de fonctionnement du disjoncteur. Conçu comme un mécanisme de clôture chargé à ressort avec une version sans voyage, il peut être utilisé via une poignée montée sur le sol.
5. Unité de voyage numérique numérique
Unité de déclenchement numérique, distincte des unités de déclenchement thermique traditionnelles ou unités de déclenchement matériel PCB à fonctions fixe, caractéristiques des transformateurs de courant intégrés avec une alimentation en tension tonérrale de phase. Il est conforme au temps de réponse du voyage et à un temps de réponse de surcharge accumulé spécifié dans la norme HN63-S11. La capacité est configurable à 50, 100 ou 160 kVa au besoin.
6. Indication de déclenchement de chargement
Le composant orange se déroulera lorsque le temps de chargement accumulé est atteint (indiqué par le composant 6 rotatif dans le sens horaire au-delà de la position O) et le composant 10 est dans la configuration indiquée. Cette action déclenchera en interne le disjoncteur pour trébucher.
7. Indicateur de position
La composante verte dépasse le peu en bas en position fermée. Lorsque en position ouverte, une section significativement plus longue devient visible.
8. Poignée de fonctionnement
Cette poignée se connecte à la poignée de fonctionnement montée au sol. Pendant l'installation, les utilisateurs doivent sécuriser la broche de liaison avec une broche fendue. Le mouvement vers le bas initie des trébuchements / chargés à ressort, tandis que le mouvement vers le haut effectue l'opération de clôture.
9.Liade de téléchargement Activer / Désactiver la poignée
que la poignée active ou désactive la fonction de déclenchement de l'indicateur de charge.
Position vers le bas:
utilisez la poignée de fonctionnement 9 # vers le bas pour charger le mécanisme, puis vers le haut pour cl.se le disjoncteur. Au cours de ce mouvement, l'indication de voyage à 7 # lndicator réinitialise. Si le disjoncteur de circuit détecte la surcharge, l'indicateur de charge 6 # s'active lorsque son pointeur tourne dans le sens horaire au-delà de la position O, le disjoncteur se déclenche.
Position intérieure:
l'indicateur de charge continue de surveiller mais désactive le déclenchement.

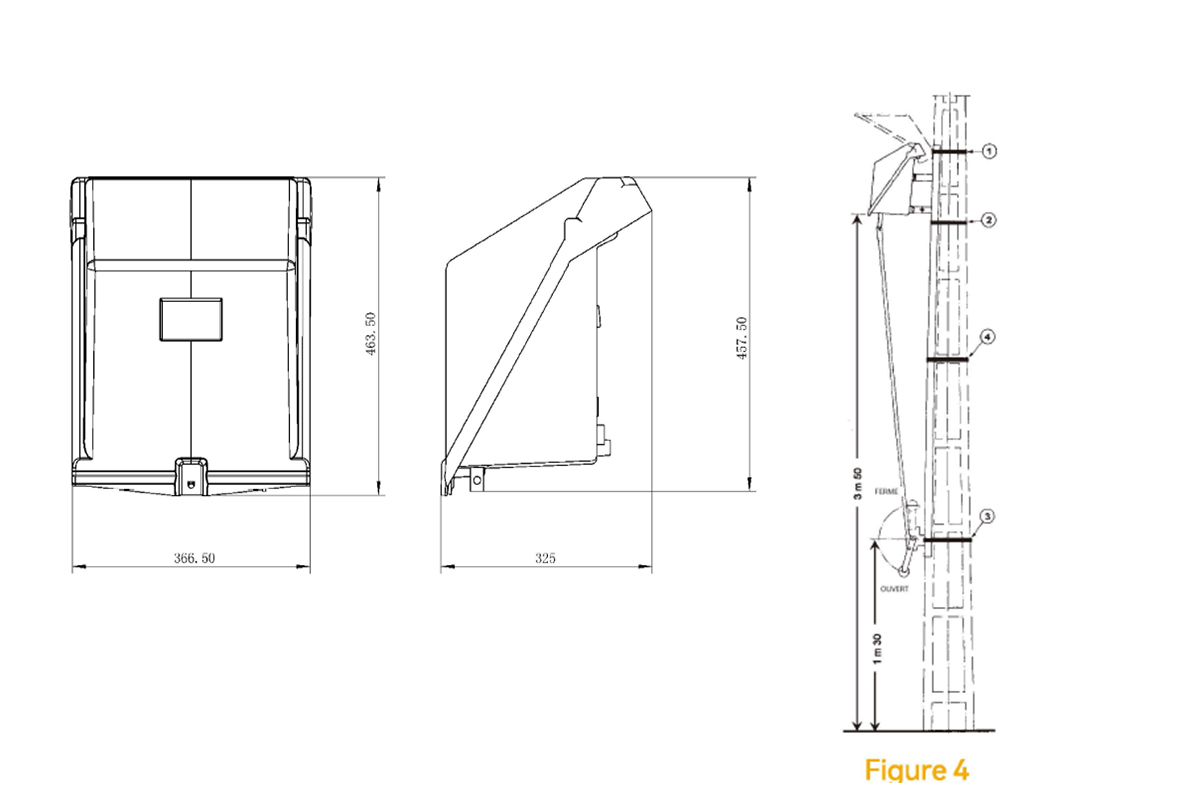

La figure 4 montre le diagramme d'installation. La poignée de fonctionnement en floral est connectée au
disjoncteur via un tuyau de fer standard. Le poteau utilitaire illustré est circulaire; Si un poteau utilitaire carré est utilisé,
cela doit être spécifié dans les notes d'installation.
